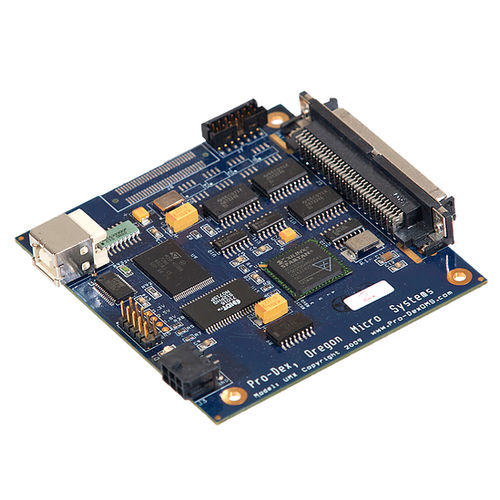

Многоосный контроллер движения UMX

4 осисерводвигательпошаговый

Контроллер движения UMX взаимодействует через стандартный USB-порт и совместим с семействами контроллеров PC78 и PCIx с 2-4 осями управления. UMX поддерживает до 12 бит ввода/вывода TTL общего назначения, восемь из которых могут быть определены пользователем. UMX размером около 3,3" x 3,5" представляет собой очень компактный контроллер, а порт USB делает обмен данными очень простым. UMX может управлять до 4-х осей шаговых двигателей с разомкнутым контуром, шаговых двигателей с замкнутым контуром или сервоприводов на одной плате управления и поставляется с дополнительным корпусом. Ступенчатый импульс представляет собой квадратную волну рабочего цикла с уровнем TTL 50% и поддерживает скорости от 0 до 1 044 000 импульсов в секунду. Функция обратной связи энкодера поддерживает квадратурные энкодеры до 12 МГц с четырехкратным увеличением разрешения линии энкодера и используется в качестве замкнутой обратной связи для шаговых осей или в качестве независимой обратной связи по положению. Обратная связь энкодера может обеспечить обнаружение проскальзывания и/или остановки. Каждая ось включает выделенные входы +/- для перемещения, главный вход и вспомогательный выход.
