Виброакустическое сканирование устройств РПН
Как «услышать» проблемы РПН
Метод виброакустического сканирования позволяет определить механическую исправность переключателя ответвлений под нагрузкой (устройства РПН). РПН — это механический переключатель, предназначенный для регулирования напряжения без перерыва нагрузки. Он регулирует коэффициент трансформации путем изменения числа витков обмотки трансформатора. Из-за постоянных механических и температурных воздействий, возникающих в ходе переключения токов нагрузки, компоненты РПН (например, контакты) подвержены быстрому изнашиванию.

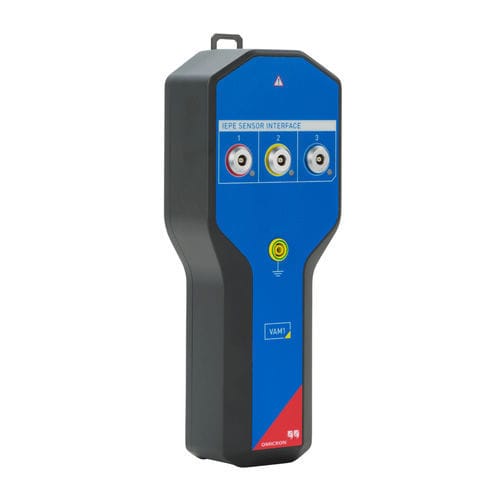

Новый модуль VAM1 для системы TESTRANO 600 позволяет с помощью пьезоэлектрических датчиков записать вибрации устройства во время операций переключения. На время испытания датчики крепятся на баке силового трансформатора с помощью магнитов.
Результат сравнивается с референсными значениями, например данными предыдущих измерений. С появлением механических повреждений в РПН меняется и рисунок колебаний, поэтому такие неисправности можно сразу обнаружить.
Виброакустическое сканирование можно выполнять как офлайн, так и на подключенном к сети трансформаторе.
