Испытательное оборудование частичной разгрузки UHT1

автоматическоедля трансформатораакустическое

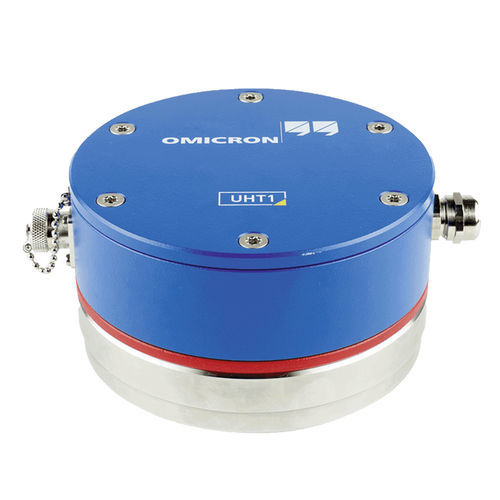

УВЧ-датчик клапанного типа Измерение частичных разрядов в силовых трансформаторах UHT1 — это УВЧ-датчик клапанного типа, который используется для обнаружения частичных разрядов (ЧР) в баке трансформаторов с масляно-бумажной изоляцией, у которых нет маслосливного крана для датчика UVS 610. Датчик стационарно устанавливается на поверхности бака трансформатора и создает маслонепроницаемое диэлектрическое окно, которое пропускает электромагнитные волны. Датчик UHT1 измеряет ЧР в ультравысоком диапазоне частот (УВЧ), что дает возможность исключить все внешние шумы, например, коронные разряды в высоковольтных линиях. Стробирование акустических измерений ЧР Электромагнитные измерения датчика можно также использовать для стробирования акустических измерений ЧР, используемых при локализации ЧР. Расположение и количество датчиков UHT1, установленных на трансформаторе, зависит от назначения измерений. Установка нескольких датчиков UHT1 значительно повышает чувствительность при обнаружении ЧР.
