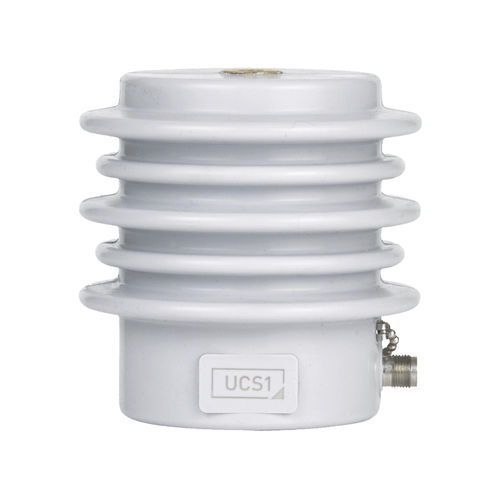

Измерительная система частичной разгрузки UCS1

для кабелядля промышленного применения

УВЧ-датчик измерения частичных зарядов Измерение ЧР на силовом кабеле на высокой частоте Датчик UCS1 предназначен для испытания и мониторинга частичных разрядов (ЧР) в высоковольтных силовых кабелях. Датчик измеряет активность ЧР в высокочастотном диапазоне УВЧ. Это обеспечивает высокую точность измерений в средах с высоким уровнем помех. Гальванически изолированный сигнальный выход Датчик обнаруживает сигналы ЧР в виде импульсов переходных процессов в системах заземления высоковольтных кабелей и кабельных муфтах. Измерения выполняются с высокой точностью на объектах с установленными параллельными соединениями с землей или без них. Для предотвращения индуцированных токов в сигнальном кабеле сигнальный выход гальванически изолирован от первичных зажимов. Ключевые особенности Измеряет ЧР в диапазоне УВЧ Выполняет точные измерения ЧР в средах с высоким уровнем помех Предназначен прежде всего для обнаружения ЧР в концевых муфтах высоковольтных кабелей Параллельные соединения с землей не требуются Гальванически изолированный сигнальный выход предотвращает индуцированные токи Целевое применение Измерение частичного разряда в высоковольтных силовых кабелях и концевых муфтах кабеля в местах с высоким уровнем помех
