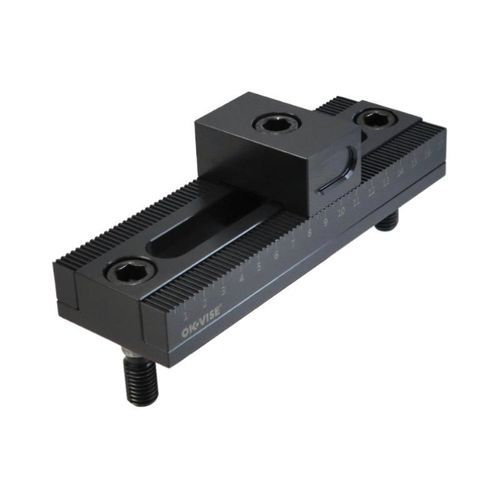

Прямоугольная система остановки GS-SA1

Описание
Этот модуль предназначен в качестве регулируемого упора при зажиме двух заготовок одной центрально расположенной зажимной струбциной. Он обеспечивает переменное позиционирование на модульных решётчатых приспособлениях для размещения заготовок разной длины. Например, при шаге решётки 50×50 мм требуется минимальная регулировка 50 мм, чтобы зажать все размеры заготовок.

Детали (таблица)

• Типы: GS-SA1, GS-SA2
• GS-SA1 — A: 15–75 мм; B: 100 мм; C: 125 мм; Вес ок.: 1 410 г; 3D STEP и PDF-чертежи доступны
• GS-SA2 — A: 15–125 мм; B: 150 мм; C: 175 мм; Вес ок.: 1 740 г; 3D STEP и PDF-чертежи доступны

Изображения на странице продукта

• Основное изображение: GS-SA2_01.png (800×800)
• Другие изображения на странице (иллюстративно): GS-SXY_D-1.webp, IMG_4681-scaled, GRID_2B-scaled

Технические характеристики / спецификации

• Семейство продуктов: регулируемый упорный модуль для OK-VISE® Grid System
• Назначение: регулируемый упорный модуль, предназначенный для зажима двух заготовок с помощью одной центральной зажимной точки
• Примечание по конструкции: при шаге решётки 50×50 мм требуется минимальная регулировка 50 мм для зажима всех размеров заготовок
• Доступные типы: GS-SA1 и GS-SA2
• GS-SA1 – Диапазон A: 15–75 мм; B: 100 мм; C: 125 мм; Вес ок.: 1 410 г; 3D STEP доступен
• GS-SA2 – Диапазон A: 15–125 мм; B: 150 мм; C: 175 мм; Вес ок.: 1 740 г; 3D STEP доступен
• Предоставляются CAD / STEP файлы и PDF-чертежи (доступны 3D-данные)
