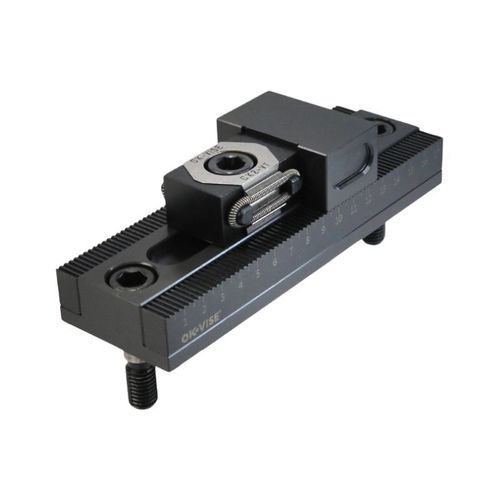

Ручная зажимная система GCS-D series

для мехобработкидля обрабатываемых деталеймодульная

Описание
Модули зажима для однонаправленного применения. Каждый модуль устанавливается на опорную направляющую с наклонной зубчатой кромкой, что обеспечивает надежное действие силы зажима в одном направлении. Доступны варианты с зубчатыми и гладкими губками; поставляются с CAD-файлами и чертежами для интеграции в модульные системы крепления, такие как OK-VISE® Grid System.

Категории

• Решётчатая система
• Multi-Rail RL

Варианты и габариты

• GCS-DR1 — Зубчатая губка; A: 10-45 мм; B: 100 мм; C: 125 мм; Вес: ок. 1 620 г; PDF-чертёж и STEP доступны.
• GCS-DR2 — Зубчатая губка; A: 10-95 мм; B: 150 мм; C: 175 мм; Вес: ок. 1 940 г; PDF-чертёж и STEP доступны.
• GCS-DS1 — Гладкая губка; A: 10-45 мм; B: 100 мм; C: 125 мм; Вес: ок. 1 620 г; PDF-чертёж и STEP доступны.
• GCS-DS2 — Гладкая губка; A: 10-95 мм; B: 150 мм; C: 175 мм; Вес: ок. 1 940 г; PDF-чертёж и STEP доступны.

Дополнительные изображения продукта
Предоставлены несколько изображений изделия и примеров применения, демонстрирующих различные варианты, типы губок и примеры установки.

Технические характеристики

• Опорная направляющая с наклонной зубчатой кромкой, разработанная для однонаправленного зажима.
• Доступные варианты: GCS-DR1, GCS-DR2, GCS-DS1, GCS-DS2.
• Типы губок: Зубчатые (DR-варианты) и Гладкие (DS-варианты).
• Диапазон зажима A: 10-45 мм (DR1/DS1) или 10-95 мм (DR2/DS2).
• Габариты B / C: 100 / 125 мм (A 10-45) и 150 / 175 мм (A 10-95).
• Примерные веса: 1 620 г (варианты 10-45) и 1 940 г (варианты 10-95).
• CAD STEP-файлы и PDF-чертежи доступны для всех перечисленных вариантов.
• Разработано для интеграции в OK-VISE® Grid System и модульные конфигурации Multi-Rail.
