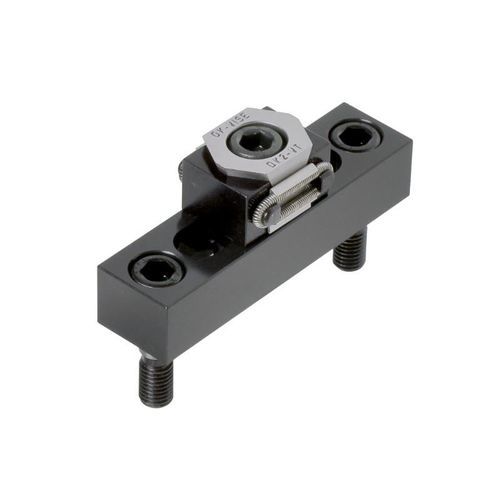

Механическая зажимная система GCD-D series

для рельсадля Т-образных пазовмодульная

Обзор продукта
Этот модуль зажима сочетает направляющую с длинным Т-образным пазом и зажим для обеспечения двунаправленного позиционирования и зажима на решетчатых приспособлениях. Т-образный паз обеспечивает независимость размеров заготовки слева и справа от зажима от процесса зажима. Примечание: у гладкой версии направляющая не имеет насечки.

Ключевые характеристики

• Модуль зажима для двунаправленной решетчатой системы для промышленных приспособлений
• Направляющая с длинным Т-пазом в сочетании с зажимом
• Конструкция паза гарантирует, что размеры детали слева/справа не влияют на зажим
• Доступные типы губок: зубчатая (GCD-DR1), гладкая (GCD-DS1) и дополнительная деталь (GCD-DT1)
• Рабочий диапазон A: 8–71 мм (GCD-DR1, GCD-DS1); 10–69 мм (GCD-DT1)
• Примеры размеров B (Bmin / Bopt / Bmax): 42 / 45 / 49 мм (GCD-DR1, GCD-DS1); 46 / 49 / 53 мм (GCD-DT1)
• Прибл. вес: 760 г (GCD-DR1, GCD-DS1), 780 г (GCD-DT1)
• STEP (3D) CAD-файлы и PDF-чертежи доступны для выбранных вариантов

Технические характеристики

• GCD-DR1 — Тип губки: зубчатая; A: 8–71 мм; Bmin/Bopt/Bmax: 42/45/49 мм; Вес: прибл. 760 г; STEP (3D): доступен
• GCD-DS1 — Тип губки: гладкая; A: 8–71 мм; Bmin/Bopt/Bmax: 42/45/49 мм; Вес: прибл. 760 г; STEP (3D): доступен
• GCD-DT1 — Тип: дополнительная деталь; A: 10–69 мм; Bmin/Bopt/Bmax: 46/49/53 мм; Вес: прибл. 780 г; STEP (3D): не указан

Применение и совместимость
Модуль предназначен для приспособлений, зажимов для станков с ЧПУ и модульных систем зажима, где требуется двунаправленная регулировка и повторяемое позиционирование. Совместим с решетчатыми и Т-образными столами при использовании соответствующей крепежной фурнитуры.

Документация и заказ
Указывайте требуемый вариант (GCD-DR1, GCD-DS1 или GCD-DT1) при заказе. 3D STEP-файлы и PDF-чертежи доступны для интеграции; для получения доступа и информации по заказу свяжитесь с поставщиком.
