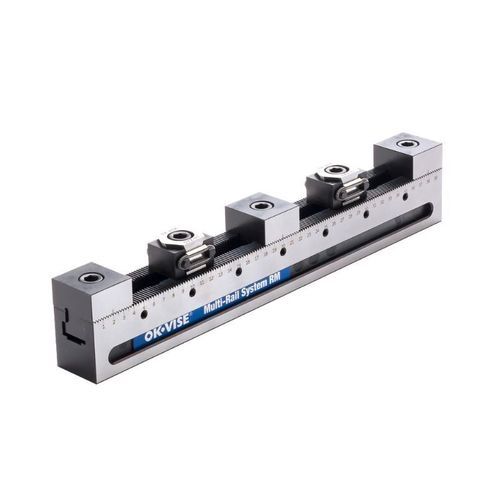

Система уплотнения рельсовая система RM

механическаядля Т-образных пазовдля мехобработки

Обзор
Гибкая направляющая для многоточечного зажима, предназначенная для повышения производительности обработки за счёт быстрой перенастройки под разные размеры заготовок. Multi-Rail RM совместим с зажимными модулями серий D и B, доступен в гладком и зубчатом исполнениях.

Технические данные

• Совместимость: зажимные модули серий D и B
• Максимальная сила зажима: до 6 метрических тонн (60 kN)
• Шаг зубьев: 2,5 мм
• Размер профиля: 44 × 50 мм
• Стандартные длины рельса: 100–850 мм
• Точность позиционирования (от зуба до монтажного отверстия): ±0,01 мм (до RM-700)

Установка
В каждый набор Multi-Rail, указанный на этой странице, входит комплект болтов, необходимый для установки на плиту с решёткой. Для крепления на стол с T-образными пазами требуются отдельные монтажные компоненты, доступные отдельно.

Наборы Multi-Rail RM

• SRM-300-DS1S2 — 300 мм; гладкая поверхность; 1 × RMC-DS; 2 × RMS-S; 2 заготовки; макс. область деталей 175 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-300-DS1S2_details.stp
• SRM-400-DS2S3 — 400 мм; гладкая поверхность; 2 × RMC-DS; 3 × RMS-S; 4 заготовки; макс. область деталей 190 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-400-DS2S3_details.stp
• SRM-500-DS2S3 — 500 мм; гладкая поверхность; 2 × RMC-DS; 3 × RMS-S; 4 заготовки; макс. область деталей 290 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-500-DS2S3_details.stp
• SRM-600-DS2S3 — 600 мм; гладкая поверхность; 2 × RMC-DS; 3 × RMS-S; 4 заготовки; макс. область деталей 390 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-600-DS2S3_details.stp
• SRM-700-DS3S4 — 700 мм; гладкая поверхность; 3 × RMC-DS; 4 × RMS-S; 6 заготовок; макс. область деталей 405 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-700-DS3S4_details.stp
• SRM-800-DS3S4 — 800 мм; гладкая поверхность; 3 × RMC-DS; 4 × RMS-S; 6 заготовок; макс. область деталей 505 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-800-DS3S4_details.stp
• SRM-300-DR1R2 — 300 мм; зубчатая поверхность; 1 × RMC-DR; 2 × RMS-R2; 2 заготовки; макс. область деталей 175 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-300-DR1R2_details.stp
• SRM-400-DR2R3 — 400 мм; зубчатая поверхность; 2 × RMC-DR; 3 × RMS-R2; 4 заготовки; макс. область деталей 190 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-400-DR2R3_details.stp
• SRM-500-DR2R3 — 500 мм; зубчатая поверхность; 2 × RMC-DR; 3 × RMS-R2; 4 заготовки; макс. область деталей 290 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-500-DR2R3_details.stp
• SRM-600-DR2R3 — 600 мм; зубчатая поверхность; 2 × RMC-DR; 3 × RMS-R2; 4 заготовки; макс. область деталей 390 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-600-DR2R3_details.stp
• SRM-700-DR3R4 — 700 мм; зубчатая поверхность; 3 × RMC-DR; 4 × RMS-R2; 6 заготовок; макс. область деталей 405 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-700-DR3R4_details.stp
• SRM-800-DR3R4 — 800 мм; зубчатая поверхность; 3 × RMC-DR; 4 × RMS-R2; 6 заготовок; макс. область деталей 505 мм; комплект болтов для установки включён; PDF: 10007377.pdf; STEP: SRM-800-DR3R4_details.stp

Варианты конфигурации
Наборы можно адаптировать путем комбинирования различных модулей семейства Multi-Rail для соответствия размерам заготовок и требованиям зажима. Поддерживаются индивидуальные конфигурации для нестандартных геометрий.

Примечания

• Номинальный шаг зубьев составляет 2,50015 мм (например, 200 зубьев ≈ 500,030 мм) — учитывать при программировании положений упоров.
• Первое локаторное отверстие можно использовать в качестве опорной точки для позиционирования или CAM-программирования.

Технические характеристики

• Совместимость: зажимные модули серий D и B
• Максимальная сила зажима: до 6 метрических тонн (60 kN)
• Шаг зубьев: 2,5 мм (номинальный шаг 2,50015 мм)
• Размер профиля: 44 × 50 мм
• Стандартные длины рельса: 100–850 мм
• Точность позиционирования: ±0,01 мм (до RM-700)
• Доступные коды наборов: SRM-300…SRM-800 (гладкие и зубчатые варианты)
