Модульная система уплотнения RL

механическаядля обрабатываемых деталейрифленая

Описание

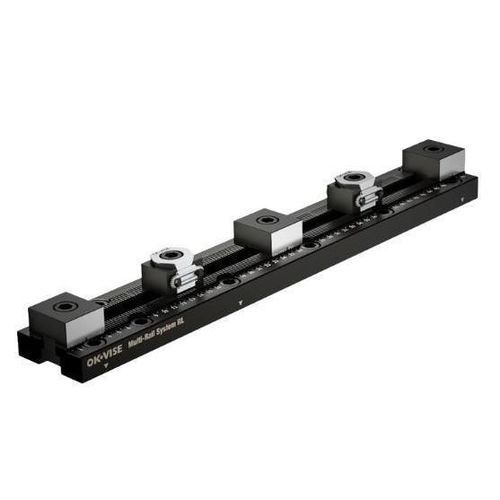

Гибкая система многоступенчатого зажима (типа тисков) для надежного и повторяемого крепления деталей и повышения производительности. Multi-Rail RL адаптируется к различным размерам заготовок; модульные компоненты можно многократно использовать и быстро переконфигурировать для разных применений и деталей.

Технические данные

• Конструкция: два отдельных элемента, образующие одну направляющую
• Высота: 25 мм
• Совместимость: зажимные модули серий B и D; использует те же монтажные модули, что и рельс RM
• Максимальная сила зажима: до 6 тонн

Таблица: Наборы Multi-Rail RL
Заголовки таблицы: Set Code | Picture | Length (mm) | Face type | N (Clamps) | Clamp model | N (Stoppers) | Stopper model | N (Workpieces) | Max. area for parts (mm) | Installation bolt set | Dimensions | Step file (3D) Details
SRL-300-DS1S2 | SRL-300-DS1S2-560x263.png | 300 | Smooth | 1 | RMC-DS | 2 | RMS-S | 2 | 175 | Included | (PDF drawings available) | SRL-300-DS1S2.stp
SRL-400-DS1S2 | SRL-400-DS1S2-560x263.png | 400 | Smooth | 1 | RMC-DS | 2 | RMS-S | 2 | 275 | Included | (PDF drawings available) | SRL-400-DS1S2.stp
SRL-300-DR1R2 | SRL-300-DS1S2-560x263.png | 300 | Serrated | 1 | RMC-DR | 2 | RMS-R2 | 2 | 175 | Included | (PDF drawings available) | SRL-300-DR1R2.stp
SRL-400-DR1R2 | SRL-400-DS1S2-560x263.png | 400 | Serrated | 1 | RMC-DR | 2 | RMS-R2 | 2 | 275 | Included | (PDF drawings available) | SRL-400-DR1R2.stp

Примечания

• Номинальный шаг насечки составляет 2,50015 мм; например, 200 насечек соответствуют номинальному шагу 500,030 мм. Учитывайте это значение при программировании позиций упоров.
• Первое локаторное отверстие может использоваться в качестве опорной точки для позиционирования или CAM-программирования.

Варианты конфигурации
Помимо предопределенных наборов, доступных на этой странице продукта, можно создавать индивидуальные конфигурации, комбинируя различные модули из семейства Multi-Rail. Это позволяет адаптировать конфигурацию рельса к конкретным размерам заготовок и требованиям к зажиму.

Технические характеристики

• Название продукта: Multi-Rail RL
• Конструкция: два отдельных элемента, образующие одну направляющую
• Высота: 25 мм
• Совместимость: зажимные модули серий B и D; использует те же монтажные модули, что и рельс RM
• Максимальная сила зажима: до 6 тонн
• Доступные коды наборов и длины: SRL-300-DS1S2 (300 мм), SRL-400-DS1S2 (400 мм), SRL-300-DR1R2 (300 мм с зубчатой поверхностью), SRL-400-DR1R2 (400 мм с зубчатой поверхностью)
• В комплекте: набор монтажных болтов для решетчатой платформы (установка в T-образный паз требует отдельных компонентов)
