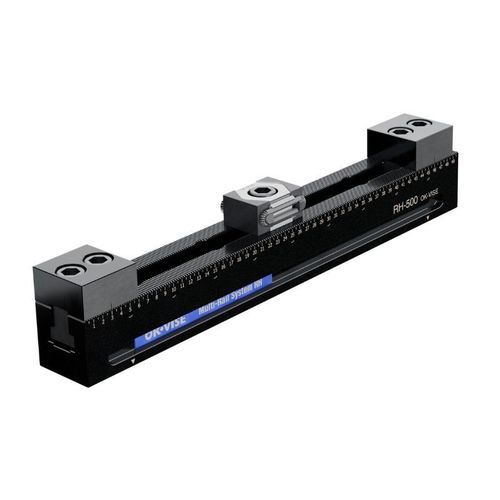

Система уплотнения для обрабатываемых деталей RHмеханическаягибкаярифленая
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип
- механическая
- Место применения
- для обрабатываемых деталей
- Другие характеристики
- гибкая, рельсовая система, рифленая
- Сила
МАКС.: 98 066,5 N
МИН.: 0 N
- Длина
МАКС.: 800 mm
(31,5 in)МИН.: 400 mm
(15,7 in)- Ширина
МАКС.: 60 mm
(2,36 in)МИН.: 60 mm
(2,36 in)- Толщина
МАКС.: 60 mm
(2,36 in)МИН.: 60 mm
(2,36 in)- Диаметр
МАКС.: 16 mm
(0,63 in)МИН.: 16 mm
(0,63 in)
Описание
Обзор
Технические данные
Наборы Multi-Rail RH (таблица)
Код набора | Длина (мм) | Тип торца | N (зажимы) | Модель зажима | N (упоры) | Модель упора | N (детали) | Макс. площадь для деталей (мм) | Набор монтажных болтов | Размеры / PDF | Step-файл (3D)
Установка
Примечания
Варианты конфигурации
Технические характеристики
- Гибкая направляющая для многоточечного зажима, разработанная для быстрой адаптации к различным размерам заготовок и приложениям. Multi-Rail RH совместим с зажимными модулями серии F и позволяет быстро перенастраивать компоненты для серийного производства и мастерских.
Технические данные
- Совместим с зажимными модулями серии F
- Максимальная сила зажима: до 10 тонн
- Шаг зубцов: 2,5 мм
- Размер профиля: 60 × 60 мм
- Оси定位ные отверстия: 2 × Ø16 мм H7
- Доступные длины: 400–800 мм
- Точность (шаг зубцов относительно позиционного отверстия): ±0,02 мм
Наборы Multi-Rail RH (таблица)
Код набора | Длина (мм) | Тип торца | N (зажимы) | Модель зажима | N (упоры) | Модель упора | N (детали) | Макс. площадь для деталей (мм) | Набор монтажных болтов | Размеры / PDF | Step-файл (3D)
- SRH-400-FS1S2 | 400 | Гладкий | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 220 | Включён | 10007378.pdf | SRH-400-FS1S2.stp
- SRH-500-FS1S2 | 500 | Гладкий | 1 | RHC-FS1 | 2 | RHS-S1 | 2 | 320 | Включён | 10007378.pdf | SRH-500-FS1S2.stp
- SRH-600-FS2S3 | 600 | Гладкий | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 300 | Включён | 10007378.pdf | SRH-600-FS2S3.stp
- SRH-700-FS2S3 | 700 | Гладкий | 2 | RHC-FS1 | 3 | RHS-S1 | 4 | 400 | Включён | 10007378.pdf | SRH-700-FS2S3.stp
- SRH-800-FS2S3 | 800 | Гладкий | 2 | RHC-FS1 | 3 | RHS-S1 | 3 | 500 | Включён | 10007378.pdf | SRH-800-FS2S3.stp
- SRH-400-FR1R2 | 400 | Рифлёный | 1 | RHC-FR1 | 2 | RHS-R1 | 2 | 220 | Включён | 10007378.pdf | SRH-400-FR1R2.stp
- SRH-500-FR1R2 | 500 | Рифлёный | 1 | RHC-FR1 | 2 | RHS-R1 | 4 | 320 | Включён | 10007378.pdf | SRH-500-FR1R2.stp
- SRH-600-FR2R3 | 600 | Рифлёный | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 300 | Включён | 10007378.pdf | SRH-600-FR2R3.stp
- SRH-700-FR2R3 | 700 | Рифлёный | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 400 | Включён | 10007378.pdf | SRH-700-FR2R3.stp
- SRH-800-FR2R3 | 800 | Рифлёный | 2 | RHC-FR1 | 3 | RHS-R1 | 4 | 500 | Включён | 10007378.pdf | SRH-800-FR2R3.stp
Установка
- Каждый набор Multi-Rail включает комплект болтов, необходимый для установки на решётчатую платформу. Для столов с Т-образными пазами требуются другие установочные элементы.
Примечания
- Номинальный шаг зубцов равен 2,50015 мм; например, 200 зубцов соответствуют номинальному шагу 500,030 мм. Учтите это значение при программировании позиций упоров.
- Первое выравнивающее отверстие можно использовать в качестве опорной точки для позиционирования или CAM‑программирования.
Варианты конфигурации
- Пользовательские конфигурации можно сформировать, комбинируя различные модули семейства Multi-Rail, чтобы адаптировать направляющую к конкретным размерам заготовок и требованиям зажима.
Технические характеристики
- Размер профиля: 60 × 60 мм
- Шаг зубцов: 2,5 мм
- Позиционные отверстия: 2 × Ø16 мм H7
- Доступные длины: 400, 500, 600, 700, 800 мм
- Максимальная сила зажима: до 10 тонн
- Точность (шаг зубцов относительно позиционного отверстия): ±0,02 мм
