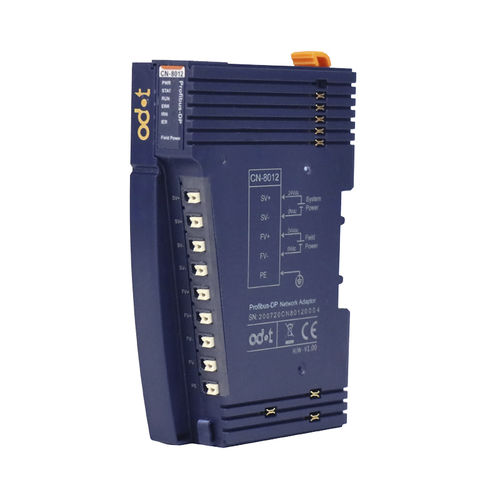

Модуль входа/выхода PROFIBUS-DP CN-8012цифровойEthernetWLAN
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Тип сигнала
- цифровой
- Шина
- Ethernet, PROFIBUS-DP, WLAN
- Число входов/выходов
- 32 цифровых входа, с 16 входами/выходами, 16 цифровых входов, с 8 входами/выходами, 4 цифровых выхода, 4 аналоговых входа, 16 цифровых выходов, 8 аналоговых входов, многоканальный, с 2 аналоговыми выходами, 4 аналоговых выхода
- Тип
- смещенный
- Место применения
- для измерения температуры, для датчика, для автоматизации процесса, для программируемого автомата, напряжения, тока, для двигателя, для интерфейса HMI, для термопары, для пищевой промышленности, для датчика температуры, для RTD, для централизованной автоматизации процесса
- Монтаж
- на DIN-рейке
- Размеры
- мини
- Другие характеристики
- компактный, конфигурируемый, отвердевший, подчиненное устройство, IP, гибкий
Описание
CN-8012 Сетевой адаптер Profibus-DP
Обзор модуля
Сетевой адаптер CN-8012 PROFIBUS-DP поддерживает доступ к стандарту
PROFIBUS-DP, а версия протокола, которую он поддерживает, - DPV0.
Технические параметры
Параметры аппаратного обеспечения адаптера
Номинальная мощность системы Защита от реверса: ДА :24Vdc, Диапазон: 19.2～28.8VDC
Потребляемая мощность：30mA@24Vdc
Внутренняя шина питания
Максимальный ток： 2.5A@5VDC
Изоляция：Изоляция питания системы от питания поля
Источник питания Номинальный: 24Vdc, диапазон: 19.2～28.8VDC
Полевое питание：Ток макс. DC 8A
Поддерживаемые модули ввода-вывода：32 шт
Проводка：Макс.1.5мм²(AWG 16)
Тип монтажа：35 мм DIN-рейка
Размер：115*51.5*75мм
Вес：130 г
Спецификация окружающей среды
Температура эксплуатации：-40~85℃
Эксплуатационная влажность: 5%-95% (без конденсата)
Класс защиты: IP20
Параметры Profibus-DP
Протокол:PROFIBUS DPV0
Тип интерфейса：DB9 женская головка
Тип станции：PROFIBUS Slave
Адрес станции：Конфигурация коммутатора с цифровым кодом
Топология：Топология шины
Конфигурация Макс. Длина：232 байта
Данные ввода-вывода Макс. Длина：Вход: Макс. 244 байта, Выход: Макс. 244 байта, Сумма входных и выходных данных: Макс. 288 байт
---
