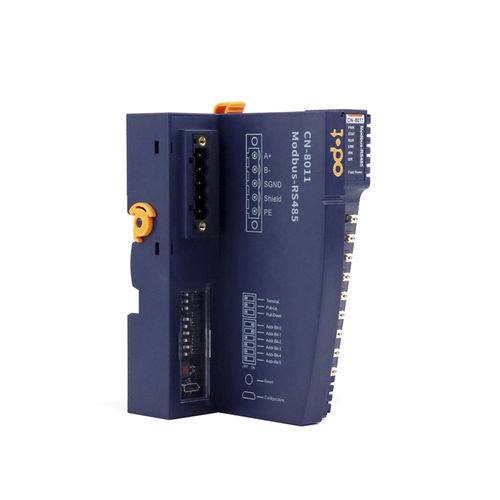

CN-8011 Сетевой адаптер Modbus-RTU
Обзор модулей
Сетевой адаптер Modbus-RTU CN-8011 поддерживает стандарт Modbus-RTU
коммуникация, он поддерживает код функции 01/02/03/04/05/06/15/16/23, а также следующее
устройство может контролировать состояние связи модуля ввода-вывода в режиме реального времени.
Технический параметр
Параметр аппаратного обеспечения адаптера
Защита номинальной обратной связи системы питания: ДА: 24В пост. тока, диапазон: 9-36В пост. тока
Потребляемая мощность: 30 мА при 24 В пост. тока
Внутреннее питание шины
Ток Макс: 2.5A@5VDC
Изоляция: Изоляция мощности системы от электросети к электросети поля
Номинал источника питания: 24Vdc, диапазон: 22-28Vdc
Электрический ток возбуждения: Макс. DC 8A
Поддерживаемые модули ввода-вывода: 32 шт
Проводка:Max.1.5mm² (AWG 16)
Тип установки:35мм DIN-рейка
Размер: 115 * 51,5 * 75 мм
Вес: 130 гр
Спецификация окружающей среды
Температура эксплуатации -40 ~ 85 ℃
Эксплуатационная влажность 5%-95% (без конденсации)
Защита: IP20
Modbus-RTU Параметр
Протокол: Modbus-RTU/ASCII
Функциональный код: 01 / 02 / 03 / 04 / 05 / 06 / 15 / 16
Бод Рейт: 2400~115200 бит/с
Номер станции : 1~63(Конфигурация переключателя Dial-code),64~247(Конфигурация программного обеспечения)
Интерфейс: 5 Контактная винтовая клемма
Биты данных: 7, 8
Проверка паритета: Нет, даже ODD
Остановить бит: 1, 2
Макс. длина автобуса: 1200m( RS485, 2400 бод rate)
Сопротивление терминала и сопротивление смещения: Конфигурация переключателя циферблатного кода
---
