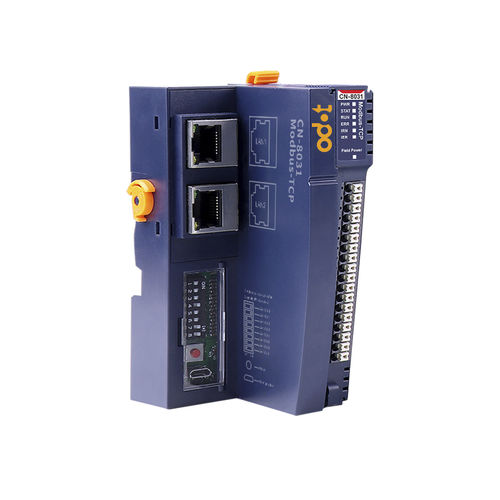

ODOT CN-8031 Modbus TCP-адаптер
CN-8031 Modbus TCP сетевой адаптер поддерживает стандартный Modbus TCP
Связь с сервером и Ethernet поддерживает каскадирование двух портов
переключатели. Поддерживает доступ к 5 TCP-клиентам Modbus одновременно,
Код функции Modbus 01/02/03/04/05/06/15/16 /23, сторожевой таймер, данные процесса Макс. сумма входных и выходных 8192 байта, и расширение модуля ввода-вывода 32 шт. Модуль выполняет функцию диагностики и может контролировать состояние IO-модуля в режиме реального времени.
Спецификация оборудования
Мощность системы: номинальная: 24 В пост. тока, Диапазон: 9-36 В пост. тока
Потребляемая мощность: 50 мА при 24 В пост. тока
Текущая производительность:Макс. 2.5A@5VDC
Изоляция: Изоляция системы от поля
Мощность поля: Номинальная: 24 В пост. тока, Диапазон: 22-28 В пост. тока
Контакт питания поля: Макс. 8A
Модуль расширения: 32 слота
Проводка: Макс. 1,5 мм² (AWG 16)
Тип монтажа: 35 мм DIN-рейка
Размер: 115*51,5*75 мм
Вес: 130 гр
Спецификация окружающей среды
Температура эксплуатации: -40 ~ 85 ℃
Эксплуатационная влажность: 5%-95% (без конденсации)
Класс защиты: IP20
Спецификация связи
Протокол: Modbus-TCP
Область обработки данных: Сумма входных и выходных данных: 8192 байт
Функция диагностики: Поддерживается
Область хранения данных Modbus:
Область хранения (катушка): 8192 бит
Область 1xxxx (Дискретный вход): 8192 бит
Область 3xxxx (регистр ввода): 2048 Слово
Область 4xxxx (регистр удержания): 2048 Слово
Область 3xxxx (Системная диагностика - вход состояния): 105 Слово
Область 4xxxx (Системная диагностика - управляющий выход): 1 Слово
Количество TCP: 5 Клиентов
TCP Keepalive: ДА
Modbus Watchdog: Включено по умолчанию, 30 секунд
Функциональный код: 01/02/03/04/05/06/15/16/23
Сетевой интерфейс: RJ45x2
Скорость: 10/100 Мбит/с, MDI/MIDX, Full-Duplex
Расстояние: 100 м
IP-адрес: DIP-переключатель или набор программного обеспечения IO-Config
---
