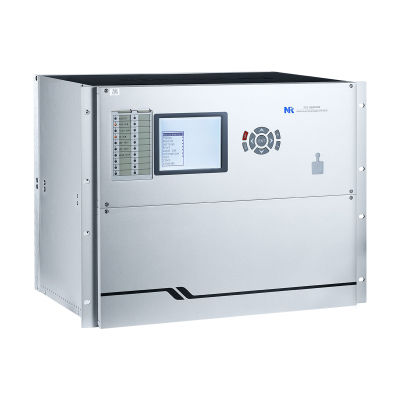

PCS-985TE - это цифровое устройство защиты трансформатора, выполняющее функции основной и резервной защиты. Он обеспечивает полную защиту трансформатора для любого напряженного уровня в электростанции, а также обеспечивает базовую защиту трансформатора старта/резерва и вспомогательного трансформатора с многой ветвью.
PCS-985TE обеспечивает до 36 аналоговых входных каналов, в том числе входов тока и напряжения. Защита трансформатора настраиваются. В устройстве вспомогательные функции включают диагностики повреждения, запись срабатывания, запись событий и функции связи.
• Токовая дифференциальная защита (87T)
• Дифференциальная защита нулевой последовательности трансформатора (64REF)
• Защита от перевозбуждения (24)
• Максимальная токовая защита обратной последовательности (50/51Q)
• Фазная максимальная токовая защита (50/51P)
• Тревожный элемент по фазному току (51PAlm)
• Токовая защита нулевой последовательности трансформатора (50/51G)
• Защита максимального напряжения (59P)
• Защита минимального напряжения (27P)
• Защиты от повышения напряжения нулевой последовательности (59G)
• Защита от повышения частоты (81O)
• Защита от понижения частоты (81U)
• Защита по скорости изменению частоты (81R)
• Защита от тепловой перегрузки (49)
• Дистанционная защита (21)
• УРОВ (50BF)
• Защита от непереключения фазы (62PD)
• Защиты от прибоя выключателя (50F)
• Токовая дифференциальная защита для блока генератора-трансформатора (87GT)
• Технологическая защита (MR)
•
