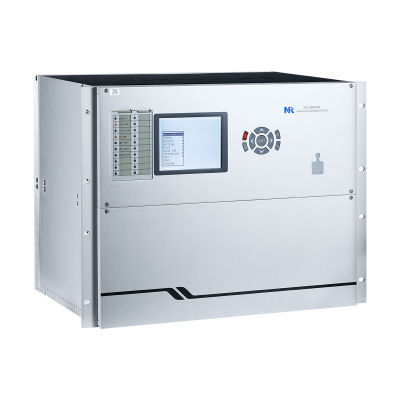

Защитное реле напряжения PCS-985GE

токадля генератораконфигурируемое

PCS-985GE - это цифровое устройство защиты генератора, выполняющее функции основной и резервной защиты. Он обеспечивает полную защиту генератора в электростанции, а также обеспечивает базовую защиту генератора и трансформатора возбуждения. PCS-985GE может применяться для турбо-генератора, газотурбинного генератора, гидрогенератора насосно-аккумулирующего гидроэлектрического генератора и атомного генератора с разные режимы соединения. PCS-985GE обеспечивает до 28 аналоговых входных каналов, в том числе входов тока и напряжения. Защита генератора настраиваются. В устройстве вспомогательные функции включают диагностики повреждения, запись срабатывания, запись событий и функции связи. • Дифференциальная токовая защита генератора (87G) • Поперечная дифференциальная защита нейтрали генератора (87NTG) • Защита генератора от межвитковых замыканий (59NIT) • Защита статора генератора от перегрузки (49S) • Защита генератора от замыканий на землю статора по основной составляющей напряжения нулевой последовательности (64S1) • Защита генератора от замыканий на землю статора по 3-ей гармонике (64S2) • Защита генератора от замыканий на землю ротора типа «Ping-Pang» (64R) • Защита генератора от замыканий на землю ротора с подачей прямоугольного сигнала напряжения низкой частоты (64RInj) • Защита генератора от перегрузки обмотки ротора (49E) • Защита генератора от случайной подачи напряжения (50/27) • Защита генератора от потери синхронизма (78) • Защита генератора при старте и останове (StShut) • Защита генератора от перегрузки по току вала (51GS) • Защита генератора от максимального тока обратной последовательности (46G) • Защита генератора от реверса мощности (32R)
