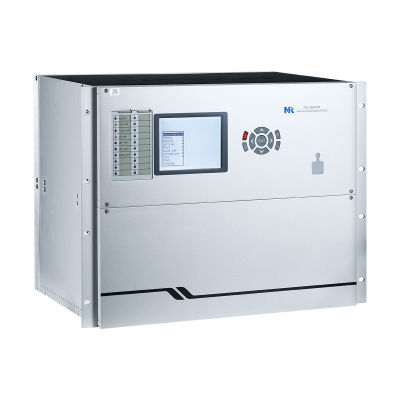

Защитное реле напряжения PCS-985GI

токадля генераторадифференциальное

PCS-985GI - это цифровое устройство защиты генератора, выполняющее функции основной и резервной защиты. Он обеспечивает полную защиту генератора в электростанции, а также обеспечивает базовую защиту генератора и трансформатора возбуждения. PCS-985GI может применяться для турбо-генератора, газотурбинного генератора, гидрогенератора и атомного генератора с разные режимы соединения. PCS-985GI обеспечивает до 56 аналоговых входных каналов, в том числе входов тока и напряжения. Защита генератора настраиваются. В устройстве вспомогательные функции включают диагностики повреждения, запись срабатывания, запись событий и функции связи. • Дифференциальная токовая защита генератора (87G) • Неполная токовая дифференциальная защита генератора (87IG) • Поперечная фазная дифференциальная защита генератора (87STG) • Поперечная дифференциальная защита нейтрали генератора (87NTG) • Защита генератора от межвитковых замыканий (59NIT) • Защита статора генератора от перегрузки (49S) • Защита генератора от замыканий на землю статора по основной составляющей напряжения нулевой последовательности (64S1) • Защита генератора от замыканий на землю статора по 3-ей гармонике (64S2) • Защита генератора от замыканий на землю статора с подачей напряжения 20Гц (64SInj) • Защита генератора от замыканий на землю ротора типа «Ping-Pang» (64R) • Защита генератора от замыканий на землю ротора с подачей прямоугольного сигнала напряжения низкой частоты (64RInj) • Защита генератора от перегрузки обмотки ротора (49E) • Защита генератора от случайной подачи напряжения (50/27) • Защита генератора от потери синхронизма (78)
