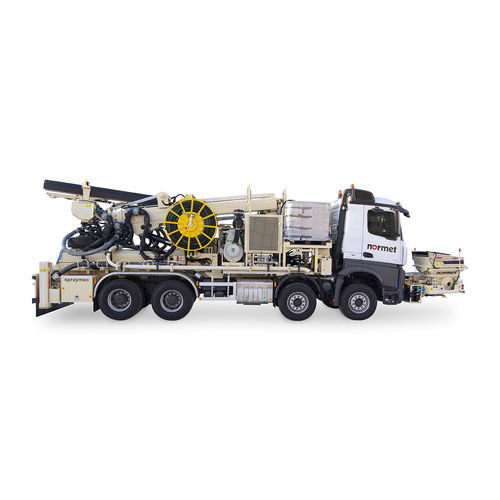

Транспортное средство для бурения туннеля SPRAYMEC NORRUNNER 140 DVC

электрическоегусеничное

Обзор
Spraymec NorRunner 140 DVC — это автомобильный, допускаемый к дорожному движению распылитель бетона, разработанный для условий проходки тоннелей средних и крупных профилей. Устройство может работать на дизельном двигателе с электро-гидравлическим агрегатом или, альтернативно, от сети для локально безвыхлопной работы. Ключевые компоненты распыления включают синхронизированную систему дозирования ускорителя и низкопульсационную бетонную насосную установку NSP 30 с независимым управлением рабочих цилиндров, объединённые в систему управления с замкнутым контуром. Машина оснащена точным манипулятором для распыления, бортовым компрессором и автоматической системой промывки магистрали и сопла для сокращения засоров в тяжёлых подземных условиях.

Дополнительные сведения
Доступны опции автоматизации и измерения: система SmartSpray для автоматизации распыления и система SmartScan для измерения толщины бетона. NorRunner 140 DVC поставляется в составе комплексного решения для устройство нанесения бетонной смеси, включая оборудование для транспортировки, строительные химикаты и сопутствующие услуги.

Ключевые характеристики

• Тоннельный распылитель на базе грузовика
• Макс. горизонтальное покрытие: до 28 м
• Макс. вертикальный вылет: до 19,5 м
• Производительность бетонного насоса: до 30 м3/ч (NSP 30)
• Трамминг-высота: 3,8 м

Функции

• Камера заднего вида для улучшения видимости при движении задним ходом
• Эргономичное рабочее место оператора
• Маневренная и точная распылительная стрела с вертикальным и горизонтальным сопровождением
• Автоматическое движение телескопа верхней стрелы и вращение сопла
• Эффективная защита от отскока и пропорционально управляемые, регламентированные по давлению гидравлические движения
• Подготовка к интеграции с Normet SmartSpray
• Совместимость с Normet SmartScan для измерения толщины
• Низкопульсационный насос NSP 30 (до 30 м3/ч) с функцией реверса
• Система ускорителя: гидравлический насос (12 бар) и бак 1000 л (второй бак 1000 л опционален)
• Дозирование ускорителя полностью синхронизировано с подачей бетона
• Система удалённого перемещения (ReCoDrive) для безопасного перемещения машины с пульта
• Гидравлически приводимый ротационно-лопастной компрессор с регулируемым расходом (8 / 10 / 13.8 m3/min)
• Электро-гидравлический блок мощностью 55 кВт для стрелы, насоса, S-трубы и системы дозирования
• Продвинутая проводная или беспроводная система дистанционного управления с 2/4 джойстиками (опционально с кабелем для обеспечения питания и связи)
• Мойка высокого давления и бак для воды 1000 л из нержавеющей стали для очистки и предварительного увлажнения
• Гидравлически приводимая катушка для водяного шланга
• Автоматическая система смазки для насоса и стрелы
• Автоматическая система промывки бетонной линии и сопла с защитным кожухом бункера
• Система формовочного масла
• Выдвижные гидравлические опоры сзади
• Ёмкость антифриза 300 л
• Насос повышения давления воды и насос для заполнения гидравлического масла
• Отсек для хранения инструмента и запчастей (включён комплект инструментов)
• Опциональная система мониторинга условий распыления
• Опциональный комплект нагревательных элементов для бака ускорителя и опциональный электрический смеситель
• Опциональный комплект байпасного фильтра для масляной системы

Примечания по дальности и покрытию
В описании указаны максимальное горизонтальное покрытие 28 м и вертикальная дальность примерно 19–19,5 м; в ключевых характеристиках максимальная вертикальная дальность приведена как 19,5 м.

Технические характеристики

• Тип продукта: грузовой/автомобильный тоннельный распылитель бетона, допускаемый к дорожному движению
• Модель: NorRunner 140 DVC
• Макс. горизонтальное покрытие: 28 м (обзор)
• Макс. вертикальное покрытие/дальность: 19 м (обзор) и 19,5 м (ключевая спецификация)
• Бетонный насос: NSP 30, низкая пульсация, реверс, до 30 m3/h
• Трамминг-высота: 3,8 м
• Электро-гидравлический агрегат: 55 кВт
• Система ускорителя: гидравлически приводимый насос (12 бар), бак 1000 л (опция второго бака 1000 л)
• Компрессор: ротационно-лопастной, гидравлический привод, 8 / 10 / 13.8 m3/min
• Водяной бак: 1000 л нерж. сталь
• Антифризный бак: 300 л
• Автоматическая промывка линии и система смазки
• ReCoDrive и расширенные опции дистанционного управления
• Опции: SmartSpray, SmartScan
• Встроенное хранение и комплект инструментов включены
