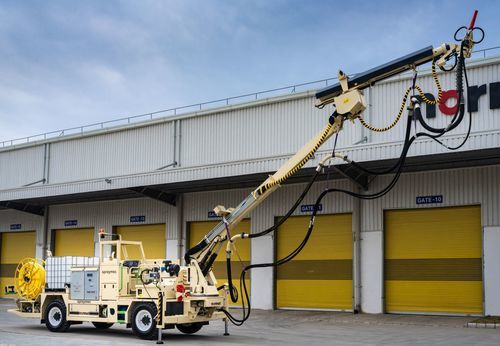

Мобильный бетононасос SPRAYMEC 5100

для туннелядля строительствадля горной индустрии

Обзор
Spraymec 5100 — это мобильный распылитель бетона, разработанный для средних и крупных профилей тоннелей. Система замкнутого цикла синхронизирует дозирование ускорителя с подачей бетона. Низкопульсационная двойная поршневая насосная установка NSP 30 (до 30 m3/h) с функцией реверса и независимым гидравлическим управлением обеспечивает равномерную подачу бетона. Высокоманёвренный манипулятор распыления обеспечивает большую зону покрытия и защиту от отскока. Бортовой компрессор большой производительности и стальные трубопроводы большого диаметра снижают вероятность засоров. Блоки управления класса IP65, диагностика по CAN-шине, опциональные автоматические системы очистки и смазки повышают эксплуатационную готовность. Четырёхколёсное управление и полный привод обеспечивают работу в стеснённых подземных условиях.

Ключевые характеристики

• Распылитель для тоннелей с жёсткой рамой
• Макс. вертикальная дальность: 14 м
• Производительность бетонного насоса: до 30 m3/h (NSP 30)
• Высота перевозки: 2,9 м

Особенности
Безопасность

• Кабина с сертификацией FOPS/ROPS
• Выключатель блокировки двери кабины с применением аварийного тормоза в стандартной комплектации
• Опциональная камера заднего вида для улучшенной обзорности при движении назад
• Отказоустойчивые тормоза безопасности SAHR

Эргономика и рабочая среда оператора

• Кабина спроектирована с приоритетом на эргономику и безопасность
• Подвесное сиденье водителя с втягивающимся поясным ремнём и выключателем безопасности

Производительность и эффективность

• Манёвренная и точная стрела распыления с вертикальным и горизонтальным сопровождением, автоматическим движением телескопа верхней стрелы и нутированием сопла
• Отличная защита от отскока и пропорционально управляемые гидравлические движения с регулировкой по давлению
• Опция: система измерения толщины бетона Normet SmartScan
• Низкопульсационный насос NSP 30 двойного поршня (до 30 m3/h) с функцией реверса и гидравлически приводимым мешалкой
• Система ускорителя с гидравлически приводимым, электрически управляемым насосом (12 bar) и баком 1000 л (второй бак 1000 л опционально)
• Дозирование ускорителя полностью синхронизировано с подачей бетона
• Мойка высокого давления с катушкой для шланга; опционально электрический винтовой компрессор
• Опции: автоматическая система смазки, автоматическая промывка бетонопровода, система высокого давления для очистки и предварительного смачивания зоны распыления

Технические характеристики

• Модель: Spraymec 5100
• Тип машины: распылитель для тоннелей с жёсткой рамой
• Макс. вертикальная дальность: 14 м
• Производительность насоса: до 30 m3/h (NSP 30)
• Высота перевозки: 2,9 м
• Насос ускорителя: гидравлически приводимый, электрически управляемый (12 bar)
• Бак ускорителя: 1000 л (второй 1000 л бак опционально)
• Бортовой компрессор большой производительности
• Стальные трубопроводы большого диаметра для минимизации засоров
• Блоки управления: IP65
• Диагностика: CAN-шина
• Привод/рулевое управление: полный привод и 4-колёсное рулевое управление
• Гидравлика: независимое гидравлическое управление, пропорциональные и регуляторные по давлению движения
• Опции: Normet SmartScan, автоматическая смазка, система промывки бетонопровода, система мойки высокого давления
