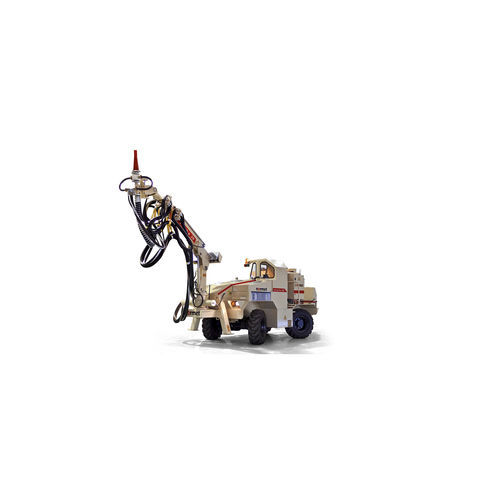

Мобильный бетононасос ALPHA 20

для туннелядля подземной шахтыдля строительства

Обзор
Alpha 20 — дизель‑гидравлическая машина для мокрого торкретирования, предназначенная для профилей тоннелей до 5 м в высоту и 5 м в ширину. Конструкция рассчитана на надёжную эксплуатацию, упрощённое техническое обслуживание и удобство сервисирования. Машина оснащена специально разработанной манипуляторной стрелой и насосом BS7622 с теоретической максимальной производительностью до 20 м3/ч. Система дозирования ускорителя выполнена на гидравлически приводимой перистальтической помпе и содержит 350 л ёмкость из нержавеющей стали для добавки. Опциональная радиопультовая система обеспечивает безопасное и точное управление всеми функциями распыления с удалённой позиции. Четырёхколёсное рулевое управление и полный привод (4WD) облегчают манёврирование в стеснённых и сложных подземных условиях. Двигатель — 120 кВт, стандарт Tier 3; кабина оператора — с защитой FOPS/ROPS.

Ключевые характеристики

• Туннельный распылитель со жёсткой рамой
• Макс. вертикальный вылет: 7 м
• Производительность бетонного насоса: До 20 м3/ч (теоретически)
• Транспортная высота: 2,6 м

Особенности
Безопасность

• Автоматические отказоустойчивые тормоза SAHR

Эргономика и рабочая среда оператора

• Подвесное кресло водителя для повышения комфорта при транспортировке и эксплуатации

Производительность и эффективность

• Манёвренная стрелa с автоматическим поворотом сопла для точного нанесения
• Высокопроизводительный насос BS7622 (до 20 м3/ч)
• Радиоуправление (дозирование ускорителя, насос ускорителя и включение/выключение вращения сопла, насос бетона вкл/выкл/реверс)
• Система дозирования ускорителя с гидравлически приводимой перистальтической помпой (7 bar) и ёмкостью для добавки 350 л из нержавеющей стали
• Опционально: мойка высокого давления

Примечание
Ассортимент Normet включает оборудование для напыления и транспортировки бетона, строительные химикаты и послепродажную поддержку для горно-шахтных и туннельных применений как в подземных, так и в наземных условиях.

Технические характеристики

• Тип: Дизель‑гидравлическая машина для мокрого торкретирования в туннелях
• Область применения: Профили тоннелей до 5 м высоты × 5 м ширины
• Бетононасос: BS7622
• Максимальная производительность бетононасоса: До 20 м3/ч (теоретически)
• Дозирование ускорителя: Гидравлически приводимая перистальтическая помпа, 7 bar
• Бак ускорителя/добавки: 350 л, нержавеющая сталь
• Стрела: Специально сконструированная манёвренная стрела с автоматическим вращением сопла
• Дистанционное управление: Опциональная радиосистема для дозирования ускорителя, насоса ускорителя, вращения сопла и управления бетононасосом (вкл/выкл/реверс)
• Рулевое управление: Четырёхколёсное рулевое управление
• Привод: 4WD
• Двигатель: 120 кВт Tier 3
• Кабина: FOPS/ROPS защитная кабина
• Макс. вертикальный вылет: 7 м
• Транспортная высота: 2,6 м
• Рама: Жёсткая рама
• Опции: Мойка высокого давления
