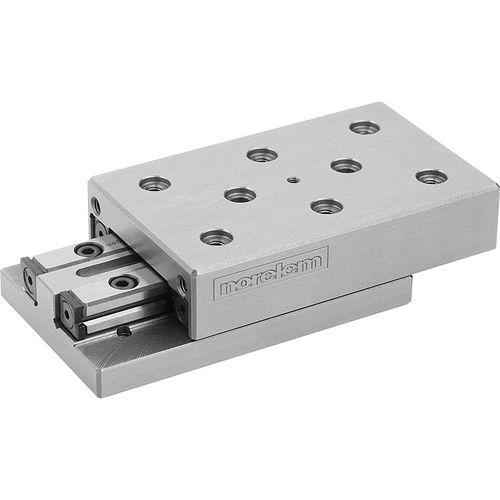

Направляющий стол с ручным управлением 21064

линейныйточныйдля позиционирования

Ролик прецизионных слайдов с отверстиями для крепления - Подшипники скольжения в закаленных и шлифованных призмах-проводниках - Размеры для динамических и статических нагрузок до 1730 Н - Срок службы более 1 млн. подъемных операций - Различные размеры с ходом от 10 до 105 мм - Отверстия для центровки Описание Материал EN-GJL-250 Версия Свет, земля. Примечание Эти прецизионные направляющие с роликовым креплением используются для изготовления станков и механических систем, в метрологических приборах, оптических приборах и прецизионном машиностроении. Указанные допустимые значения нагрузки (F) рассчитаны на срок службы 1 млн. подъемных операций. Значения крутящего момента действительны только для центрированных направляющих. Поперечные направляющие также поставляются по запросу. Дополнительное центрирующее отверстие расположено в отверстиях D2 и D3 в верхней части каретки. Другие соединительные элементы могут быть точно установлены на каретке в комбинации с нашими центрирующими кольцами 20240. F = допустимая нагрузка при динамических и статических нагрузках. TI E/E1 = количество крепежных отверстий E/E1/M во внутренней части. TA E/E1 = количество крепежных отверстий E/E1/M во внешней части. TI E2 = количество крепежных отверстий E2/D1 во внутренней части. TA E2 = количество крепежных отверстий E2/D1 во внешней части.
