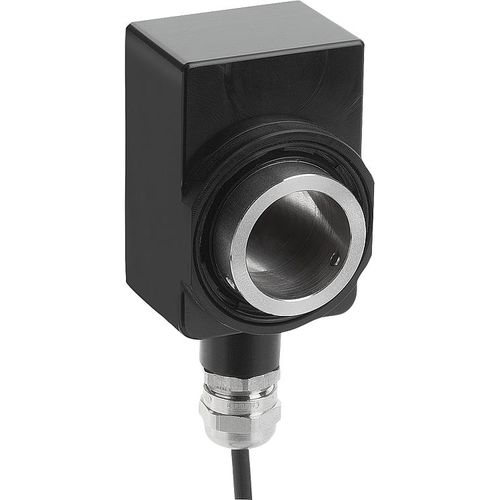

Датчики полого вала с магнитной сканированием
Материал:
Нержавеющая сталь вала.
Расквартировывать пластмассу.
PVC защитной оболочки кабеля.
Версия:
Снабжение жилищем черное.
Плоский соединитель, 8 поляк, штырь 1x.
Радиус загиба кабеля, > 17 (зафиксированных) mm.
Примечание:
На ≤ 600 rpm скоростей.
Простое собрание для полых валов до максимальных 20 mm.
Вставляемое соединение с индикаторами положения 21700 и 21702.
Датчик поставлен с рабочим потенциалом и рисует настоящее через электронику.
Разрешение и измеряя ряд зависят на электронике.
Технические данные:
- Ротативный датчик
- Магнитная сканирование через колесо магнита с 18 поляками каждые 5 mm
- IP 65 оценки; EN60529
Диапазон температур:
- Температура окружающей среды 0-60°C
- Температура хранения -10-70°C
Собрание:
Установку необходимо унести согласно закрытой информации о пользователе.
Аксессуар:
Индикаторы положения 21700 и 21702.
Рукави 21740 редуктора.
Примечание:
Орошать не допустим.
Рисуя ссылка:
1) Направление вращения
2) Герметизируя плита
3) Винт с прорезом, M3 (2x120)
---
