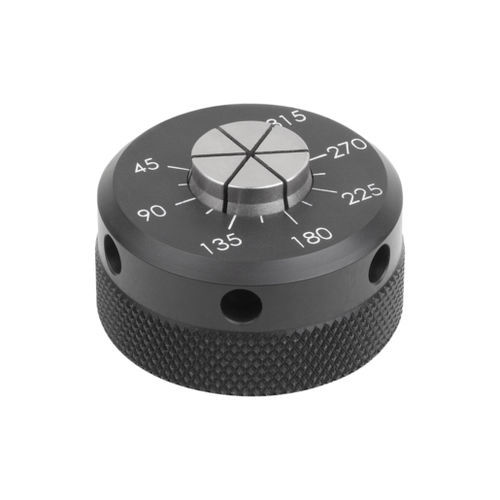

Тиски с контурным зажимом 03166-10

машиныиз сталииз алюминия

Обрабатываемая цанга для внешнего зажима МАТЕРИАЛ Зажимная гайка алюминий. Цанга стальная. ВЕРСИЯ Зажимная гайка с твердым анодированием. ПРИМЕЧАНИЕ Контур зажимаемой заготовки обрабатывается в цанге. Используя выгравированные номера градусов, всегда можно добиться одинакового момента затяжки для надежного зажима заготовки даже без динамометрического ключа. Ход зажима цанги 03166-10-01910 составляет 0,025 мм в радиальном направлении на 15° поворота. Рекомендуемый ход зажима составляет 0,07 мм. Максимально допустимый ход зажима составляет 0,38 мм. Ход зажима цанги 03166-10-04950 составляет 0,05 мм в радиальном направлении на 15° поворота. Рекомендуемый ход зажима составляет 0,1 мм. Максимально допустимый ход зажима составляет 0,64 мм. Позиционирующий буртик обеспечивает точную посадку. МЕТОД РАБОТЫ Зажимная гайка затягивается с помощью крючкового ключа. ТЕХНИЧЕСКИЕ ДАННЫЕ См. техническую информацию. КОМПЛЕКТ ПОСТАВКИ Форма A: Обрабатываемая цанга, состоящая из зажимной гайки и цанги. Форма B: Цанга. Включая винты с головкой для крепления цанги. (метрические и дюймовые) ССЫЛКА НА ЧЕРТЕЖ 1) винт с крышкой
