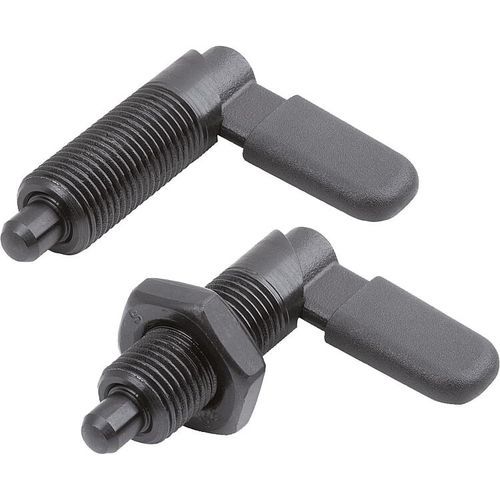

Блокируемый стопорный штифт 03099-11 inch

Плунжеры с кулачковым механизмом индексации в дюймах Описание продукта: Кулачковые индексирующие плунжеры применяются там, где необходимо предотвратить любое изменение положения фиксации под действием боковых сил. При повороте рукоятки на 180° втягивается индексирующий штифт, что позволяет изменить положение индексации. Насечка гарантирует, что рукоятка остается в этом положении, а индексирующий штифт остается втянутым Материал: Рукоятка 1.0503. Резьбовая втулка и индексирующий штифт - сталь со свободной нарезкой. Пружина 1.4310. Крышка рукоятки из термопластика PA. Исполнение: Резьбовая втулка и рукоятка с черным оксидированием. Индексирующий штифт закален, отшлифован и покрыт черным оксидом. Пружина яркая. Колпачок рукоятки: -черно-серый RAL 7021 Преимущества: Поворот рукоятки на 180° втягивает штифт. Крепится с помощью наружной резьбы. По запросу: Специальные исполнения. Принадлежность: Монтажный кронштейн 03099. Позиционирующие втулки 03099-50, 03099-60, 03099-61. Ссылка на чертеж: Форма C: с крышкой захвата, без контргайки Форма D: с крышкой захвата и контргайкой
