Описание
Материал:
Сталь марки 5.8.
Версия:
Черный окисленный.
Закаленный и отшлифованный.
Примечание:

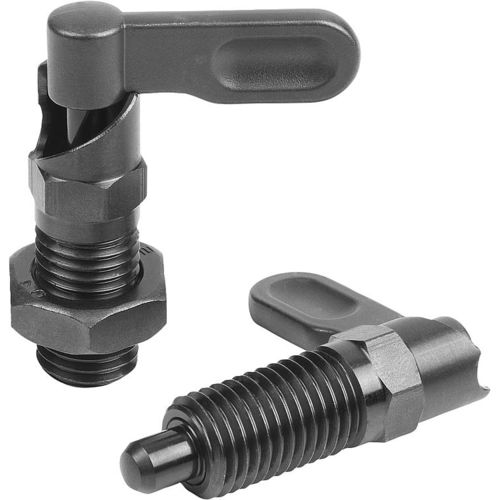

Индексирующие плунжеры кулачкового действия используются, когда индексирующий штифт не должен постоянно проецироваться. Поворот рукоятки на 180° втягивает штифт.
Выемка гарантирует, что рукоятка останется в этом положении.
Упор предотвращает вращение рукоятки более чем на 180°, гарантируя, что штифт останется втянутым.
Выбор стороны упора определяет направление вращения плунжера.
Ссылка на чертеж:
Форма А: рукоятка без покрытия без гайки
Форма С: захват с порошковым покрытием без гайки
Форма B: рукоятка без покрытия гайкой
Форма D: захват с порошковым покрытием с гайкой
1) остановиться слева
2) остановиться направо
---
