Квадратный сильфон BSTFLEX

прямоугольныйиз ПТФЭиз пропитанной ткани

Обзор продукта

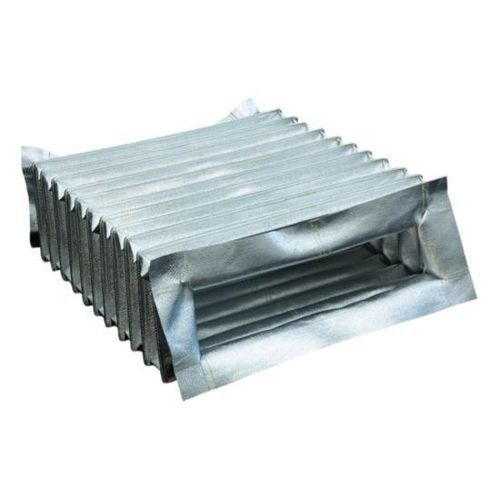

Шитые прямоугольные гофры BSTFLEX — это гибкие защитные кожухи, изготавливаемые на заказ для направляющих машин, линейных рельсов, шарико-винтовых/винтовых пар, актуаторов и других подвижных компонентов с квадратным или прямоугольным профилем. Акордеонная конструкция сшитой ткани вытягивается и сжимается при ходе, защищая критические узлы от металлической стружки, абразивных частиц, пыли, охлаждающей жидкости, масла, искр и тепла. Каждый гофр подбирается под конкретное применение с учетом внутренней ширины, внутренней высоты, вытянутой и сжатой длины, хода и геометрии складок. Материал и способ крепления выбираются в соответствии с условиями эксплуатации и требованиями монтажа.

Прямоугольные гофры на заказ — конструкция и опции
Форма гофра: прямоугольная, квадратная или индивидуальная
Внутренняя ширина: по заказу
Внутренняя высота: по заказу
Внешние размеры: по заказу
Вытянутая длина: по заказу
Сжатая длина: по заказу
Ход: согласно перемещению машины
Ткань: подбирается под среду и температуру
Крепление: фланец, пластина, воротник, зажим или индивидуальное
Закрытие: закрытое, молния, липучка или индивидуальное
Усиление: опционально (усиленные концы, внутренние опоры)
Производство: прототипирование и OEM-производство доступны

Варианты материалов

• Покрытая нейлоновая ткань — гибкая, устойчивая к истиранию, для общих задач защиты машин.
• Силиконовое покрытие на стекловолокне — термостойкий вариант для повышенных температур, искр и радиационного нагрева.
• PTFE-покрытое стекловолокно — повышенная термостойкость, химическая устойчивость и низкая адгезия.
• Алюминизированное стекловолокно — отражающий слой для сред с радиационным теплом (печи, литейные цехи).
• Индивидуальные технические ткани — другие комбинации материалов оцениваются по рабочей среде.

Защита направляющих и линейных рельсов
Прямоугольные гофры образуют гибкий барьер вокруг открытых направляющих и рельсов, предотвращая попадание стружки, шлака шлифования, пыли, масла, охлаждающей жидкости, искр и абразивных частиц, при этом обеспечивая необходимый ход.

Применение в станках с ЧПУ и автоматизации

• Обрабатывающие центры с ЧПУ
• Фрезерные станки
• Системы линейного позиционирования
• Промышленные роботы
• Автоматизированные сборочные линии
• Упаковочные машины
• Подъемные механизмы
• Оборудование для обработки материалов
• Специальные машины
• Модернизация станков

Прямоугольные гофры для высоких температур
Для высокотемпературных условий шитые гофры могут изготавливаться из термостойких тканей (силиконовое покрытие на стекловолокне, PTFE-покрытое стекловолокно, алюминизированное стекловолокно), подобранных с учетом рабочей температуры, кратковременных воздействий, радиационного нагрева, искр, горячих частиц, контакта с маслом/охлаждающей жидкостью и частоты изгиба.

Варианты крепления и установки

• Жесткие монтажные пластины
• Тканевые фланцы
• Усиленные торцевые панели
• Зажимные концы
• Клепки/люверсы
• Липучка (велкро)
• Молнии
• Индивидуальные крепежные системы

Типичные области применения

• Направляющие машин
• Линейные рельсы
• Шарико-винтовые передачи
• Винтовые передачи
• Оси ЧПУ
• Подъемные столы
• Линейные актуаторы
• Автоматизированное оборудование
• Робототехника
• Литейное оборудование
• Металлообрабатывающее оборудование
• Специальные промышленные машины

Технические характеристики / спецификации

• Brand / Product line: BSTFLEX
• Тип продукта: шитые прямоугольные тканевые гофры (аккордеонный стиль, выдвижные/сжимаемые)
• Параметры кастомизации: внутренняя ширина, внутренняя высота, внешние размеры, вытянутая длина, сжатая длина, ход, геометрия складок, схема крепления, конструкция ткани
• Доступные материалы: покрытый нейлон, силиконовое покрытие на стекловолокне, PTFE-покрытое стекловолокно, алюминизированное стекловолокно, другие технические ткани
• Варианты крепления: фланец, пластина, воротник, зажим или индивидуально; жесткие пластины, тканевые фланцы, усиленные торцевые панели, зажимные концы, клепки
• Варианты закрытия: закрытый, молния, липучка или индивидуально (разъёмные/молниевые конструкции для упрощения установки)
• Усиление: опционально (усиленные концы, внутренние опоры или проволочная поддержка)
• Производство: прототипы и OEM-производство доступны
• Типичные обрабатываемые загрязнения: металлическая стружка, шлифовальные остатки, пыль, масло, охлаждающая жидкость, искры, абразивные частицы
• Минимальный заказ (MOQ): 1
• Информация, обычно используемая для изготовления/спецификации на заказ: внутренняя ширина; внутренняя высота; максимально допустимая внешняя ширина/высота; полностью сжатая длина; полностью вытянутая длина; требуемый ход; размеры крепления; рабочая температура; тип загрязнений/условия; чертеж, фотография или образец
