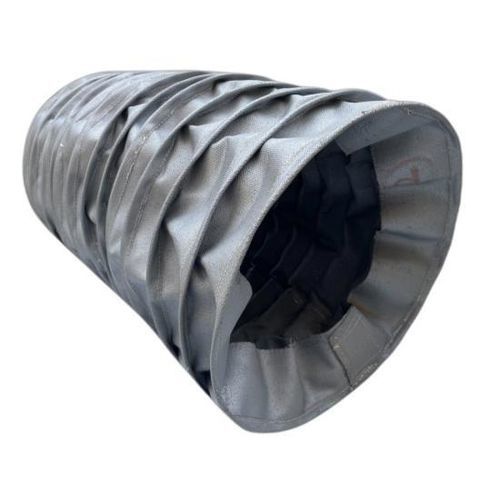

Круглый сильфон BSTFLEX

из ПТФЭиз пропитанной тканииз алюминированной стеклоткани

Обзор продукта
Сшитые гофры с проволочной опорой BSTFLEX — это индивидуальные гибкие защитные покрытия, разработанные для изделий с большим диаметром, большим ходом и для сложных промышленных условий. Внутренняя проволочная структура поддерживает форму каждого витка при выдвижении и сжатии, уменьшая провисание ткани и обеспечивая стабильную работу при повторных перемещениях.

Типичные области применения
Эти тканевые гофры с проволочным усилением защищают гидроцилиндры, валы, исполнительные механизмы, телескопические механизмы и другие движущиеся компоненты от пыли, металлической стружки, абразии, масла, охлаждающей жидкости, искр и излучаемого тепла.

Варианты кастомизации
Каждый гофр может быть изготовлен по параметрам внутреннего и наружного диаметра, сжатой длины, развернутой длины, хода, шага проволоки, типа ткани и конфигурации крепления. Распространенные материалы: покрытый нейлон, стекловолокно с силиконовым покрытием, стекловолокно с PTFE-покрытием, алюминизированное стекловолокно и другие высокотемпературные технические ткани.

Конструкция с проволочной поддержкой
Внутренний проволочный каркас формирует и стабилизирует каждый виток. Основные преимущества:

• Улучшенная геометрическая стабильность
• Лучшее поддержание при больших диаметрах
• Снижение вероятности провалов или провисания ткани
• Подходит для больших перемещений и значительных выдвижений
• Эффективное соотношение сжатой и развернутой длины
• Возможность гибкой индивидуальной геометрии
• Совместимость с высокотемпературными техническими тканями

Рабочие характеристики для больших диаметров и больших ходов
Проволочная поддержка устраняет провисание, неравномерное складывание, скручивание и контакт с движущимися частями, что делает изделие подходящим для больших гидроцилиндров, вертикальных актюаторов, подъемных механизмов, телескопических систем, промышленных прессов и тяжелого оборудования.

Варианты материалов
Выбор материала зависит от рабочей температуры, абразивного износа, воздействия масла и химикатов. Типичные варианты:

• Покрытый нейлон — гибкость и износостойкость для общей промышленной защиты
• Стекловолокно с силиконовым покрытием — рекомендуется для повышенных температур и воздействия искр
• Стекловолокно с PTFE-покрытием — устойчивость к температурам и химикатам, низкая адгезия поверхности
• Алюминизированное стекловолокно — отражение излучаемого тепла рядом с печами и горячим оборудованием
• Высокотемпературные технические ткани — для суровых условий тепла и горячих частиц

Пригодность для высоких температур
Проволочная опора сохраняет форму гофра при использовании термостойких тканей, которые не образуют жестких самонесущих складчатых конструкций. Подбор ткани, нити для шитья, опорной проволоки и крепежа должен соответствовать реальным условиям эксплуатации: излучаемое тепло, сварочные искры, горячие частицы и технологические среды.

Защита машин (загрязнители)
Разработаны для защиты движущихся компонентов от:

• Пыли
• Металлической стружки и абразивных отходов
• Абразивных частиц
• Масла и смазки
• Охлаждающей жидкости
• Искр и излучаемого тепла
• Загрязнения окружающей среды

Типично защищаемые компоненты

• Штоки гидроцилиндров
• Валы и шпиндели
• Актуаторы и ходовые винты
• Шариковые винты и линейные рельсы
• Телескопические механизмы и крупные узлы машин

Варианты крепления
Доступные варианты окончания и крепления включают тканевые воротники, концевые крепления с зажимом, усиленные монтажные участки, металлические фланцы, люверсы, монтажные пластины и индивидуальные системы крепления. Разделенные или застегивающиеся конструкции применимы, когда оборудование нельзя легко разобрать.

Информация для изготовления на заказ
Обычно требуемые данные для разработки и расчета стоимости гофров на заказ:

• Внутренний диаметр
• Максимальный наружный диаметр
• Полностью сжатая длина
• Полностью развернутая длина
• Требуемый ход
• Размеры для монтажа
• Ориентация установки
• Рабочая температура
• Воздействие окружающей среды
• Частота перемещений
• Чертеж или фотография оборудования

Технические характеристики

• Тип гофра: Сшитый гофр с проволочной опорой
• Форма: Круглая / цилиндрическая
• Внутренний диаметр: По заказу
• Наружный диаметр: По заказу
• Длина в развернутом состоянии: По заказу
• Длина в сжатом состоянии: По заказу
• Ход: В зависимости от применения
• Проволочная поддержка: Диаметр и шаг по спецификации
• Материал ткани: По среде (покрытый нейлон, силикон/PTFE/алюминизированное стекловолокно и т.д.)
• Конструкция конца: Воротник, фланец, зажим или по заказу
• Крепление: Закрытый, на молнии, на липучке или по заказу
• Производство: Прототипы и OEM-партии
