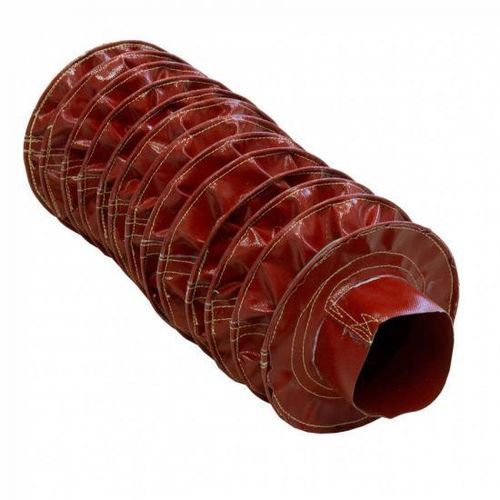

Круглый сильфон BSTFLEX

из ПТФЭпо нескольким материалампо индивидуальным замерам

Обзор
Шитые круглые гофры BSTFLEX — это индивидуальные гибкие защитные покрытия, предназначенные для штоков гидроцилиндров, шариковых и ходовых винтов, валов, исполнительных механизмов и других подвижных деталей машин. Плиссированная тканевая конструкция расширяется и сжимается при движении оборудования, защищая критические узлы от пыли, металлической стружки, абразии, масла, охлаждающей жидкости и тепла.

Индивидуальная конструкция
Спецификация — доступные опции
Форма — Круглая / Цилиндрическая
Внутренний диаметр — Индивидуально
Наружный диаметр — Индивидуально
Вытянутая длина — Индивидуально
Сжатая длина — Индивидуально
Ход — По приложению
Ткань — Подбирается по условиям эксплуатации
Конфигурация концов — Воротник, фланец, хомут или по запросу
Замок — Закрытый, молния, липучка или по запросу
Внутренняя поддержка — Опционально
Производство — Прототипы и OEM объёмы

Варианты материалов

• Нейлоновая ткань с покрытием: подходит для общей защиты машин, где требуются гибкость, стойкость к истиранию и контроль загрязнений.
• Стекловолоконная ткань с силиконовым покрытием: рекомендована для высокотемпературных условий и машин, подвергающихся воздействию тепла, искр или горячих поверхностей.
• Стекловолоконная ткань с PTFE-покрытием: подходит при необходимости температурной и химической стойкости и низкой адгезии поверхности.
• Алюминизированная стекловолоконная ткань: используется там, где требуется отражение лучистого тепла возле печей, литейного оборудования, выхлопных компонентов или других высокотемпературных процессов.
• Другие технические ткани: дополнительные конструкции разрабатываются в соответствии с требованиями по температуре, маслу, охлаждающей жидкости, химикатам, абразии и среде эксплуатации.

Защита штоков гидроцилиндров
Круглые шитые гофры образуют гибкий защитный барьер вокруг гидравлических или пневматических штоков, позволяя им выдвигаться и убираются обратно. Типичные защищаемые компоненты включают:

• Штоки гидроцилиндров
• Штоки пневмоцилиндров
• Линейные исполнительные механизмы
• Подъёмные цилиндры
• Промышленные позиционирующие системы

Защита винтовых пар
Шитые круглые гофры изолируют шариковые шпиндели и ходовые винты от загрязнений, влияющих на точность позиционирования и надёжность движения. Они защищают от:

• Металлической стружки
• Шлифовальной пыли
• Охлаждающей жидкости
• Загрязнения маслом
• Абразивных частиц
• Мусора мастерской

Защита валов и приводов
Круглые тканевые гофры подходят для защиты вращающихся или возвратно-поступательных валов, шлицев, шпинделей, направляющих стержней, телескопических узлов и механических соединений, позволяя многократные перемещения без жёсткого кожуха.

Шитые гофры для высоких температур
Для оборудования рядом с печами, горячими технологическими узлами, выхлопными системами или источниками лучистого тепла гофры могут изготавливаться из термостойких материалов, таких как стекловолокно с силиконовым покрытием, стекловолокно с PTFE-покрытием или алюминизированное стекловолокно. При выборе ткани следует учитывать лучистое тепло, контактную температуру, воздействие искр, контакт с маслом и охлаждающей жидкостью, абразию, химикаты, механические циклы и условия эксплуатации (внутри/снаружи).

Варианты крепления

• Тканевые воротники
• Концы, закреплённые хомутом
• Фланцевые концы
• Усиленные секции концов
• Крепление через люверсы
• Кустомные крепежные системы

Применение
Подходит для станков с ЧПУ, металлообрабатывающих станков, гидравлического и пневматического оборудования, промышленной автоматизации, робототехники, подъёмного оборудования, литейного оборудования, оборудования для обработки металлов, упаковочных машин, систем материалообработки и специализированных машин.

Требуемые данные для изготовления гофр по чертежу

• Внутренний диаметр
• Максимально допустимый наружный диаметр
• Полностью сжатая длина
• Полностью вытянутая длина
• Необходимый ход
• Размеры крепления концов
• Рабочая температура
• Тип загрязнения или воздействие окружающей среды
• Частота движения
• Чертёж, фотография или существующий образец

Технические характеристики

• Brand: BSTFLEX
• Тип продукта: Шитые круглые гофры (изготовление на заказ)
• Форма: Круглая / Цилиндрическая
• Доступные материалы: Нейлон с покрытием, стекловолокно с силиконовым покрытием, стекловолокно с PTFE-покрытием, алюминизированное стекловолокно, другие технические ткани
• Конфигурации концов: Воротник, фланец, хомут или по запросу
• Замки: Закрытые, молния, липучка или по запросу
• Внутренняя поддержка: Опционально (доступна проволочная поддержка для больших диаметров)
• Объёмы производства: Прототипы и OEM-объёмы
• Минимальное количество заказа, указанное на странице: 1
• Типичные области защиты: пыль, металлическая стружка, абразия, масло, охлаждающая жидкость, тепло, искры
