Квадратный сильфон

прямоугольныйиз ПТФЭиз пропитанной ткани

Обзор
Шитые прямоугольные пыльники BSTFLEX — это изготовленные на заказ тканевые защитные покрытия, предназначенные для защиты направляющих машин, линейных рельсов, шарико-винтовых пар, ходовых винтов, приводов и других подвижных компонентов с квадратным или прямоугольным профилем. Конструкция в виде гармошки расширяется и сжимается вместе с ходом, уменьшая попадание пыли, металлической стружки, охлаждающей жидкости, масла, искр и абразивных частиц.

Конструкция прямоугольных пыльников по заказу

• Форма пыльника: Прямоугольная, квадратная или по индивидуальному проекту
• Внутренняя ширина: По заказу
• Внутренняя высота: По заказу
• Наружные размеры: По заказу
• Длина в разложенном состоянии: По заказу
• Длина в сжатом состоянии: По заказу
• Ход: В соответствии с перемещением машины
• Геометрия складок: Подбирается под задачу
• Ткань: Выбирается в зависимости от среды
• Конфигурация крепления: Фланец, пластина, хомут, зажим или индивидуально

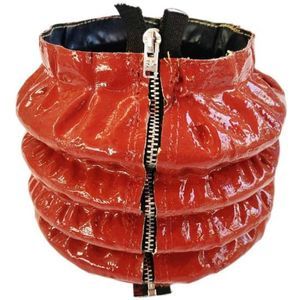

• Застежка: Закрытый вариант, молния, липучка или по заказу
• Усиления: Опционально
• Производство: Прототипы и OEM-производство

Варианты материалов

• Нейлон с покрытием — для общих задач защиты, когда требуется гибкость и износостойкость
• Стекловолокно с силиконовым покрытием — для работы в условиях повышенной температуры и при воздействии искр
• Стекловолокно с PTFE-покрытием — для более высокой температуры, химической стойкости и низкой адгезии

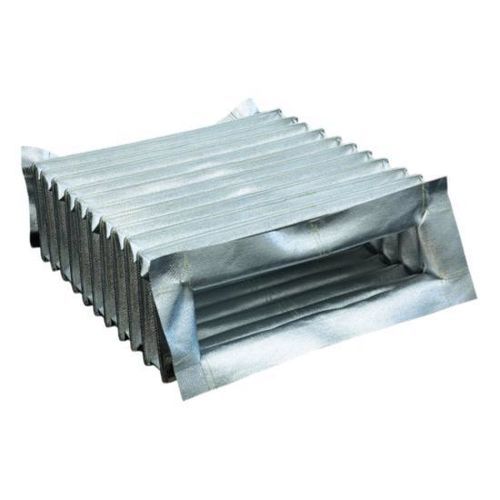

• Алюминизированное стекловолокно — рекомендуется для оборудования рядом с печами, литейными цехами или другими источниками радиационного тепла
• Специальные технические ткани — оцениваются для соответствия реальным условиям эксплуатации

Защита направляющих и линейных рельсов
Прямоугольные пыльники защищают открытые направляющие и линейные рельсы от распространенных загрязнений и опасностей на площадке:

• Металлические стружки
• Остатки шлифовки
• Пыль
• Масло
• Охлаждающая жидкость
• Искры
• Абразивные частицы

Применение в ЧПУ и автоматизации

• Центры обработки с ЧПУ
• Фрезерные станки
• Системы линейного позиционирования
• Промышленные роботы
• Автоматизированное сборочное оборудование
• Упаковочные машины
• Подъемные механизмы и подъемные столы
• Оборудование для обработки материалов
• Специальные машины и модернизация станков

Прямоугольные пыльники для высоких температур
Для оборудования, работающего рядом с печами, сварочными ячейками, литейным оборудованием или горячими производственными процессами, пыльники могут изготавливаться из жаропрочных технических тканей (стекловолокно с силиконовым покрытием, PTFE-покрытие, алюминизированное стекловолокно и др.). Выбор материала зависит от рабочей температуры в режиме непрерывной эксплуатации, кратковременных тепловых воздействий, лучистого тепла, воздействия искр/горячих частиц, контакта с маслом/охлаждающей жидкостью, химического воздействия, износа и частоты сгибания.

Варианты крепления и установки

• Жесткие монтажные пластины
• Тканевые фланцы
• Усиленные торцевые панели
• Концы, закрепленные зажимами
• Втулки/люверсы
• Липучки
• Отверстия с молнией
• Индивидуальные крепежные системы

Типичные области применения

• Направляющие машин
• Линейные рельсы
• Шарико-винтовые пары и ходовые винты
• Оси ЧПУ
• Подъемные столы и подъемные механизмы
• Линейные приводы
• Автоматизированные машины и робототехника
• Литейное и металлообрабатывающее оборудование
• Специальное промышленное оборудование

Информация, необходимая для индивидуального производства

• Внутренняя ширина
• Внутренняя высота
• Максимально допустимая наружная ширина и высота
• Полностью сжатая длина
• Полностью развернутая длина
• Необходимый ход
• Размеры для крепления
• Рабочая температура
• Тип загрязнений или условия окружающей среды
• Чертеж, фотография или существующий образец

Технические характеристики

• Бренд: BSTFLEX
• Тип продукта: шитые прямоугольные тканевые пыльники для защиты машин
• Минимальный объем заказа (MOQ): 1
• Настраиваемые параметры: форма, внутренняя ширина/высота, наружные размеры, развернутая/сжатая длина, ход, геометрия складок, ткань, схема крепления, тип закрытия, усиления
• Варианты материалов: полиамид с покрытием, стекловолокно с силиконовым покрытием, стекловолокно с PTFE-покрытием, алюминизированное стекловолокно, другие технические ткани
• Варианты крепления: фланец, пластина, хомут, зажим, жесткие пластины, усиленные концы, втулки, индивидуальные крепления
• Варианты закрытия: закрытый, молния, липучка, раздельный или индивидуальный
• Производственные возможности: прототипы и OEM-производство
• Основные зоны защиты: пыль, металлическая стружка, износ, масло, охлаждающая жидкость, искры и тепло
