Прямоугольный сильфон

круглыйиз ПТФЭиз пропитанной ткани

Обзор продукта

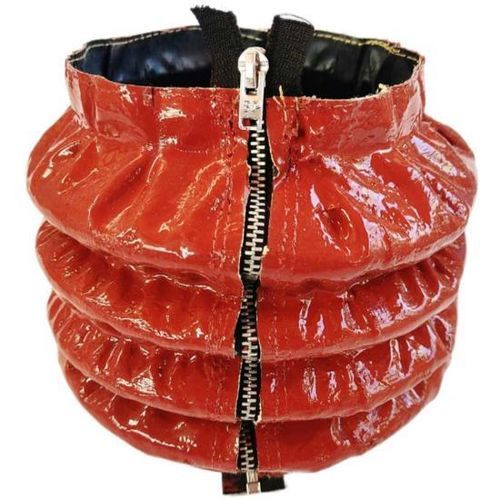

Шитые гофрированные кожухи с молнией BSTFLEX — это изготовляемые на заказ съёмные разрезные защитные покрытия, предназначенные для защиты направляющих машин, линейных рельсов, шарико-винтовых/винтовых передач, штоков исполнительных механизмов и других подвижных компонентов, с возможностью установки в retrofit и быстрого доступа для обслуживания. Конструкция типа «гармошка» сжимаются и растягиваются вместе с ходом и защищает от пыли, стружки, абразивных частиц, масла, СОЖ, смазки, искр и тепла.

Ключевые характеристики

• Разрезная или с молнией конструкция для retrofit и машиностроительных установок с интенсивной эксплуатацией
• Дизайн с гармошечной складкой, повторяющий движение машины
• Доступные формы: круглая, прямоугольная или индивидуальные профили
• Кастомизируемые системы закрытия: прочная молния, липучка, кнопки или комбинации
• Различные варианты крепления: воротники, фланцы, хомуты, усиленные концы, монтажные пластины
• Выбор материалов для стандартных или высокотемпературных условий

Конструкция с молнией для быстрого доступа
Интегрированная молния или разрезная конструкция позволяют открыть кожух, обернуть его вокруг компонента и закрыть на месте, что упрощает:

• Первоначальную установку
• Плановые инспекции
• Смазку и обслуживание
• Замены компонентов и аварийный ремонт

Варианты закрытия на заказ
Системы закрытия выбираются в зависимости от применения:

• Прочные молнии
• Липучки (hook-and-loop)
• Кнопки/пристежки
• Комбинированные системы крепления
• Полностью закрытые конструкции (без разреза)

Индивидуальные размеры
Каждый шитый кожух с молнией изготавливается по реальным размерам и ходу защищаемого компонента. Типичные параметры включают внутренние/внешние размеры, сжатую и вытянутую длину, а также требуемый ход.

Технические характеристики / доступные опции
Форма кожуха — круглая, прямоугольная или индивидуальная
Внутренние размеры — по заказу
Внешние размеры — по заказу
Вытянутая длина — по заказу
Сжатая длина — по заказу
Ход — согласно перемещению машины
Закрытие — молния, липучка, кнопка или по заказу
Ткань — выбранная под рабочую среду
Крепление — воротник, фланец, хомут или по заказу
Усиление — по желанию
Производство — прототипы и OEM-производство

Варианты материалов
Выбор материала зависит от типа загрязнения, температуры и механической среды. Варианты включают:

• Покрытая нейлоновая ткань: гибкая, устойчива к истиранию, для общей промышленной защиты
• Силиконовое покрытие на стекловолокне: для повышенных температур и воздействия искр
• PTFE-покрытое стекловолокно: химическая стойкость и низкая адгезия при повышенных температурах
• Алюминизированное стекловолокно: защита от лучистого тепла рядом с печами или горячими процессами
• Индивидуальные технические ткани: разработаны под требования по температуре, абразии, воздействию масел/химикатов и изгибам

Варианты крепления
Индивидуальные конфигурации крепления могут включать:

• Тканевые воротники
• Концы, устанавливаемые зажимом
• Усиленные концевые секции
• Металлические монтажные фланцы
• Втулки/люверсы
• Индивидуальные монтажные пластины и специальные крепежные решения

Типичные области применения

• Гидравлическое оборудование и защита штоков цилиндров
• Станки с ЧПУ, фрезерные станки и защита шарико-винтовых/винтовых передач
• Системы линейных направлений и позиционирующие устройства
• Промышленная автоматизация, робототехника и упаковочные машины
• Оборудование для литейных и металлообрабатывающих предприятий
• Подъемное оборудование, телескопические механизмы и специализированные машины
• Проекты по обслуживанию и модернизации, требующие установки без полного демонтажа

Информация, необходимая для изготовления на заказ
Типичная информация для определения формы, размера и конфигурации:

• Форма кожуха
• Внутренний диаметр или внутренняя ширина и высота
• Максимально допустимые внешние размеры
• Полностью сжатая длина
• Полностью вытянутая длина
• Требуемый ход
• Позиция молнии/замка
• Метод крепления
• Рабочая температура
• Воздействие окружающей среды
• Чертеж, фотография или существующий образец

Технические спецификации

• Формы: круглая, прямоугольная или индивидуальная
• Типы закрытия: молния, липучка, кнопка, комбинации или полностью закрыто
• Материалы: покрытый нейлон, силикон-покрытое стекловолокно, PTFE-покрытое стекловолокно, алюмизированное стекловолокно, другие технические ткани
• Крепление: воротник, фланец, хомут, монтажная плита, люверсы или по заказу
• Усиление: опциональные усиленные концы или внутренние опоры
• Возможности производства: прототипы и OEM-производство для индивидуальных размеров
