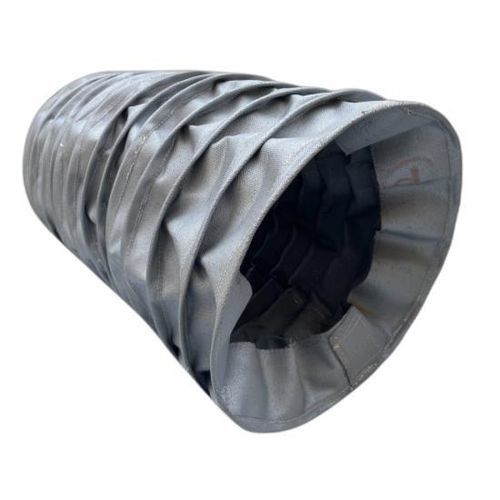

Круглый сильфон

цилиндрическийиз ПТФЭиз пропитанной ткани

Обзор продукта
Швейные гофры с проволочной опорой BSTFLEX — это индивидуальные гибкие защитные покрытия, разработанные для промышленных применений с большими диаметрами и длинными ходами. Внутренняя проволочная опора поддерживает профиль гофра при выдвижении и сжатии, уменьшая провисание ткани и обеспечивая стабильное движение при повторяющихся циклах.

Области применения
Эти тканевые гофры с проволочным усилением защищают гидравлические цилиндры, валы, приводы, телескопические механизмы и другие подвижные узлы от пыли, металлической стружки, истирания, масла, охлаждающей жидкости, искр и тепла.

Конструкция и преимущества
Гофры выполнены из гибких промышленных тканей в сочетании с внутренней проволочной опорой. Проволочное усиление сохраняет круглую форму при ходе, снижает провисание или схлопывание ткани и обеспечивает управляемое поведение на больших ходах.

• Улучшенная размерная стабильность
• Повышенная поддержка для гофров большого диаметра
• Снижение схлопывания или провисания ткани
• Применимы для длинных ходов и больших длин в вытянутом состоянии
• Эффективное соотношение сжатой и вытянутой длины
• Гибкая индивидуальная геометрия
• Совместимы с высокотемпературными техническими тканями

Размеры и варианты на заказ
Каждый гофр может быть изготовлен на заказ по внутреннему диаметру, внешнему диаметру, сжатой длине, вытянутой длине, ходу, шагу проволоки, материалу ткани и конфигурации крепления. Диаметр проволоки, шаг и геометрия складок настраиваются в соответствии с диаметром, частотой движения и требуемой жесткостью.

Материалы

• Нейлон с покрытием (общая промышленная защита: гибкость, износостойкость, защита от загрязнений)
• Стекловолокно с силиконовым покрытием (высокотемпературные применения, воздействие тепла и искр)
• Стекловолокно с PTFE-покрытием (термостойкость, химическая стойкость, снижение адгезии поверхности)
• Алюминизированное стекловолокно (отражение теплового излучения вокруг печей и горячего оборудования)
• Технические ткани для высоких температур (конструкции для экстремального тепла, горячих частиц и суровых условий)

Особенности для больших диаметров и длинных ходов
Защитные гофры большого диаметра сталкиваются с инженерными задачами, такими как провисание, неравномерное складывание, скручивание и контакт с подвижными частями. Проволочная опора решает эти проблемы и особенно подходит для тяжелого промышленного оборудования и механизмов с длинным ходом.

Типичные применения

• Крупные гидроцилиндры
• Валы большого диаметра
• Вертикальные приводы и подъемные механизмы
• Телескопические системы
• Промышленные прессы и тяжелые станки
• CNC-станки, шарико-винтовые пары и ходовые винты
• Оборудование литейных и печных цехов
• Системы автоматизации и погрузо-разгрузки

Варианты крепления и конструкции концов
Доступные конфигурации концов включают тканевые воротники, клэмпируемые концы, усиленные монтажные участки, металлические фланцы, люверсы, монтажные пластины и индивидуальные крепежные системы. Для оборудования, которое трудно разобрать, могут быть предложены разъемные или с молнией проволочно-поддерживаемые конструкции.

Информация, необходимая для изготовления на заказ
Ключевые спецификации для изготовления на заказ включают внутренний диаметр, максимальный внешний диаметр, полностью сжатую длину, полностью вытянутую длину, требуемый ход, размеры крепления, ориентацию установки, рабочую температуру, воздействие внешней среды, частоту движения, а также чертеж или фотографию оборудования.

Технические характеристики

• Тип гофра: Швейные гофры с проволочной опорой
• Форма: Круглая / Цилиндрическая
• Внутренний диаметр: Индивидуальный
• Внешний диаметр: Индивидуальный
• Вытянутая длина: Индивидуальная
• Сжатая длина: Индивидуальная
• Ход: В зависимости от применения
• Проволочная опора: Диаметр и шаг на заказ
• Материал ткани: В зависимости от среды (нейлон с покрытием, стекловолокно с силикон/PTFE покрытием, алюминизированное стекловолокно, высокотемпературные ткани)
• Конструкция концов: Воротник, фланец, зажим или индивидуальная
• Замыкание: Закрытый, молния, липучка или индивидуальное
• Производство: Прототипы и OEM-партии
