Измерительная система положения APDIS

расстояниявоздушного зазорас лазером

Обзор
Система измерения зазоров и сопряжений APDIS от Nikon обеспечивает автоматизированные бесконтактные inline-измерения зазоров (gap) и совпадений поверхностей (flush) панелей и закрывающих элементов на транспортных средствах на колесах, позволяя проводить инспекцию на движущейся линии и получать обратную связь по процессу для контроля качества производства.

Восприятие качества и его контроль
Значения зазоров и сопряжений панелей и крышек напрямую влияют на восприятие качества автомобиля и бренда. Надёжные воспроизводимые измерения этих параметров обеспечивают оперативную обратную связь по процессу и автоматизированный контроль качества при движении автомобиля.

Технология APDIS Laser Radar
Технология APDIS Laser Radar, уже применяемая в автомобильной инспекции по всему миру, обеспечивает абсолютные, быстрые и точные измерения, пригодные для производственной среды и задач inline-инспекции.

Интегрированность, автоматизация, гибкость

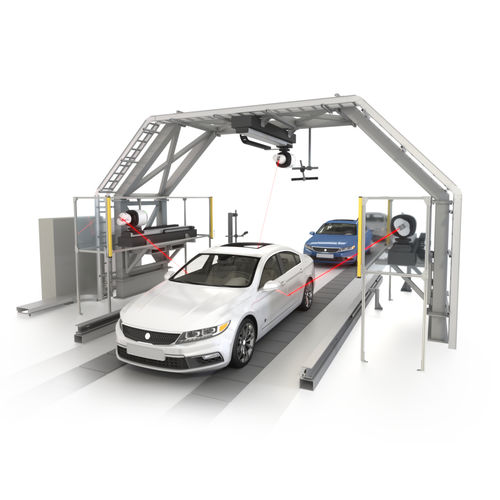

Типовое решение использует три Laser Radar для покрытия большого объёма измерений. Измерения синхронизируются с движением конвейера/автомобиля, а система настраивается под различные варианты и модификации автомобилей.

Большой отступ и безопасная работа
Измерения выполняются с большого расстояния при одном линейном движении, что минимизирует риск столкновения с автомобилем и обеспечивает безопасность оператора.

Ключевые преимущества продукта

• Упрощённая установка: большие отступы и линейные направляющие сокращают сложность программирования и ввода в эксплуатацию; независимое отслеживание и выравнивание устраняют необходимость в межблокировках конвейера.
• Упрощённые модификации: движение Laser Radar синхронизировано с автомобилем, что позволяет вносить изменения офлайн без остановки линии.
• Сниженная сложность: не требуется сложное программирование роботов; встроенные средства безопасности вокруг Laser Radar и открытая конструкция минимизируют влияние на производственную линию.

Брошюры и документация
Документация производителя и брошюры доступны для APDIS Laser Radar, решений APDIS Automotive и APDIS Gap & Flush (литература по продукту и PDF-брошюры, предоставляемые производителем).

Характеристики / технические данные

• Тип продукта: бесконтактная система измерения зазоров и сопряжений для автомобилей на колесах (inline-инспекция на движущейся линии).
• Метод измерения: технология APDIS Laser Radar — абсолютные, быстрые измерения.
• Конфигурация: многодатчиковая схема (обычно три Laser Radar) для покрытия большого объёма измерений.
• Синхронизация: измерения синхронизированы с движением конвейера/автомобиля для работы на движущейся линии.
• Отступ: большой расстояние измерения для снижения риска столкновения.
• Интеграция: линейное движение и независимое отслеживание, выровненные с движением автомобиля; настраиваемо для разных вариантов автомобиля.
• Преимущества установки: независимое отслеживание и выравнивание исключают необходимость межблокировок конвейера; линейные направляющие упрощают программирование и установку.
• Влияние на производство: открытая рама и встроенные средства безопасности минимизируют прерывания производственной линии.
