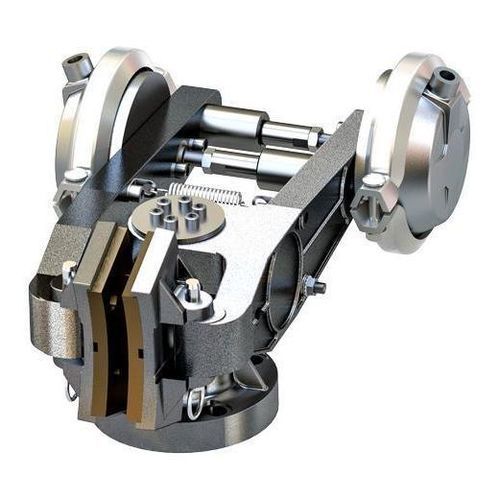

Тормоз с диском со скобой SPC

на пружине

Обзор
Тормоза с калипером Nexen Group разработаны для удержания, экстренной остановки (e-stop) и контролируемого замедления в промышленных применениях. Диаметры дисков до 609,6 мм (24 in) обеспечивают крутящий момент до ~5 649 Нм (50 000 in-lb). Несколько калиперов можно устанавливать на одном диске для увеличения момента; устройства допускают различные толщины дисков и конфигурации исполнительных механизмов.

Ключевые характеристики

• Варианты: с пружинным зацеплением / пневматическим отпуском и с пневматическим зацеплением / пружинным отпуском
• Диаметры дисков от 254 мм до 609,6 мм (10–24 in)
• Регулируемый зазор калипера для различных ширин диска
• Опция фиксаторов для быстрой снятия колодок
• Простая открытая конструкция с опциональными защитными кожухами и датчиками размыкания
• Несколько вариантов крепления: пъедестал, настенное/напольное крепление или дисковая ступица на валу

Выбранные модели и примеры крутящего момента

• VC500 — до 4 861 Нм (43 023 in-lb) при Ø 609,6 мм (24 in); пружинное срабатывание, пневматическое отпускание; типичное давление отпускания 4,1 bar (60 psi)
• SPC — до 5 649 Нм (50 000 in-lb) при Ø 609,6 мм (24 in); пружинное срабатывание, пневматическое отпускание; типичное давление отпускания 4,8 bar (70 psi)
• BD (пружина + исполнитель) — до 2 147 Нм (19 000 in-lb); пружинное срабатывание, пневматическое или гидравлическое отпускание; примеры давлений 4,1/5,2 bar (60/75 psi) или гидравлические 3,4/17,2 bar (50/250 psi)
• BC-S / BC-A / DBSE — модели с диапазоном примерно от 323 до 599 Нм в зависимости от размера диска; различные методы срабатывания/отпуска; типичные давления отпускания 2,8–6,6 bar (40–95 psi)

Дополнительные заметки

• Сила зажима диска и результирующий момент зависят от диаметра диска, ступицы и конфигурации исполнительного механизма
• Модули доступны без исполнительных механизмов (исполнители продаются отдельно); конечные характеристики зависят от выбранных исполнителей
• Некоторые модели доступны с прямыми накладками для линейного торможения и с опциями датчиков размыкания

Технические характеристики

• Применения: контролируемое замедление, циклическая/индексация, позиционирование, остановка/удержание, контроль натяжения, противовесные лифты, e-stop
• Максимальный предлагаемый диаметр диска: до 609,6 мм (24 in)
• Типичные толщины дисков: 6,35 мм, 9,53 мм, 12,7 мм (в зависимости от модели); регулируются под другие ширины
• Примеры диапазона крутящего момента: до ~5 649 Нм (50 000 in-lb) для наибольших конфигураций; сотни Нм для меньших моделей
• Методы срабатывания/отпуска: пружинное срабатывание/пневматическое отпускание; пневматическое срабатывание/пружинное отпускание; пружинное срабатывание/гидравлическое отпускание (выбранные модели)
• Давление отпускания (примеры): пневматическое 3,0–6,6 bar (44–95 psi); гидравлические варианты например 3,4 или 17,2 bar (50 или 250 psi)
• Типичные максимальные скорости диска-ступицы: до 3 800 об/мин при Ø 304,8 мм; до 2 800 об/мин при Ø 406,4 мм; некоторые меньшие диски до 4 500 об/мин
• Крепление: дисковая ступица на валу; калипер на пъедестале или с ножным креплением (зависит от модели)
• Специальные опции: прямая поверхность для линейного торможения, датчик размыкания, конфигурации с одним или двумя исполнительными механизмами
