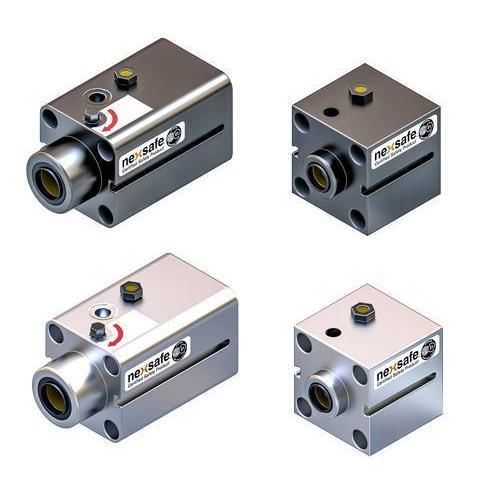

Ручное устройство блокировки штока NexSafe®

пневматическоена пружинедля пищевой промышленности

Обзор
Сертифицированные статические замки штока Nexen Group обеспечивают точное удержание с практически отсутствующим люфтом, обеспечивая высокую точность в требовательных промышленных применениях. Эти устройства с пружинным срабатыванием и воздушным освобождением доступны в размерах ISO и NFPA, совместимы со стандартными аксессуарами и спроектированы для герметичной работы в жестких условиях.

Ключевые особенности

• Точное действие поддерживает корректное позиционирование
• Большая зона зажима обеспечивает стабильную производительность
• Пружинные блоки срабатывают при отключении питания
• Герметичная конструкция для работы в суровых условиях
• Опциональный ручной сброс для контролируемого освобождения

Детали продукта
Nexen предлагает замки штока для крепления на цилиндре или для установки непосредственно на направляющую штангу. Блоки можно соединять в штабели для увеличения удерживающей силы. Доступные отделки: натуральный шлифованный алюминий или анодированное покрытие, устойчивое к коррозии. Опционные датчики приближения обеспечивают обратную связь при срабатывании/освобождении и облегчают интеграцию в системы безопасности.

Сертификация безопасности
Пружинно-срабатывающие, воздушно-освобождаемые замки штока имеют оценку безопасности в соответствии с ISO 13849-1; при корректной интеграции рекомендуемые конфигурации могут достигать категории до 4 и уровня производительности до e.

Сравнение / Типичная модель
Модель: RLSSB-C (примеры приведены в NFPA дюймах и ISO метрической системе)
Диаметр штока: 0.625 до 2.500 in (NFPA дюймы) / 12 до 32 mm (ISO метрика)
Размер отверстия цилиндра: 1.500 до 8.000 in (NFPA дюймы) / 32 до 125 mm (ISO метрика)
Удерживающая сила: 180 до 4,020 lbf (NFPA) / 800 до 8,560 N (ISO)
Время начального срабатывания: 0.030 до 0.265 s (NFPA) / 0.030 до 0.130 s (ISO)
Приведение в действие / возврат: срабатывание пружиной / освобождение воздухом (стандарт 4.1 bar / 60 PSI)
Отделка корпуса: натуральный алюминий или черный анодированный
Ручной сброс: опционально головка под шестигранник 1/4 оборота с автоматическим возвратом
Статический ресурс B10 / B10d: 1,000,000 / 2,000,000 циклов (типично)
Датчики режима работы: 1 или 2 опционных датчика приближения для обратной связи срабатывания/освобождения
Оценка безопасности: NexSafe ISO 13849-1 сертифицирован (Категория до 4, PL до e)

Технические характеристики

• Тип: пружинно-срабатывающий, воздушно-освобождаемый замок штока
• Варианты монтажа: монтаж на цилиндр (NFPA/ISO) или автономный монтаж на направляющей
• Диапазон диаметров штока: 0.625 in до 2.500 in / 12 mm до 32 mm
• Диапазон отверстий цилиндра (при монтаже на цилиндр): 1.500 in до 8.000 in / 32 mm до 125 mm
• Удерживающая сила: 180 до 4,020 lbf (ок.) / 800 до 8,560 N (ок.)
• Время реакции / начальное время срабатывания: от 0.030 s
• Приведение в действие/возврат: срабатывание пружиной / освобождение воздухом (стандарт 4.1 bar / 60 PSI)
• Отделка корпуса: натуральный алюминий или черный анодированный
• Ручной сброс: опционально головка 1/4 оборота с автоматическим возвратом
• Ресурс циклов (типично): статический B10 = 1,000,000 циклов; B10d = 2,000,000 циклов
• Опционные датчики: 1 или 2 датчика приближения для рабочей обратной связи
• Безопасность: сертифицировано по ISO 13849-1; рекомендуемые конфигурации могут достигать Категории до 4, Уровня производительности до e
