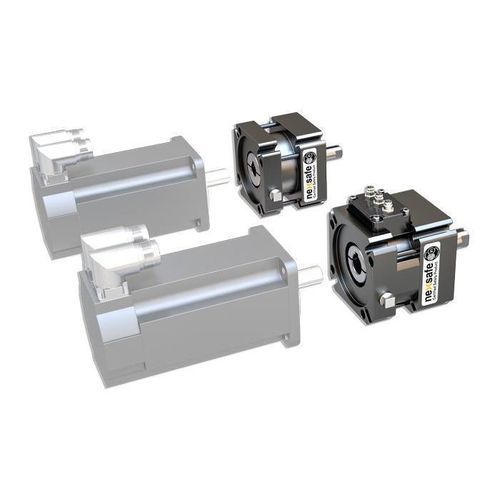

Тормоз трения NexSafe®

на пружинедля серводвигателябез зазора

Обзор
Nexen Group предлагает семейство серво-торомозов NexSafe®, сертифицированных для безопасности и монтируемых непосредственно на фланец серводвигателя. Пружинное срабатывание и воздушное разблокирование обеспечивают состояние «по умолчанию — заблокировано»; при рекомендованных конфигурациях возможно достижение ISO 13849-1: категория до 4 и уровень производительности до e.

Особенности

• Интегрированная зажимная втулка с запасным шпоночным пазом для надежного входного соединения
• До трёх датчиков режима работы: engagement, disengagement и wear
• Несколько пружин для выбора величины тормозного момента
• Состояние по умолчанию — заблокировано (пружинное срабатывание, воздушное разблокирование)
• Прямой фланцевый монтаж на серводвигатель; тормозной интерфейс без люфта

Эксплуатационные возможности / Industry 4.0

• Опциональные датчики обратной связи (engagement, disengagement, wear) для мониторинга в реальном времени
• Данные с датчиков поддерживают программирование мотор/привод, предиктивное обслуживание и мониторинг состояния
• Подходит для интеграции в системы мониторинга Industry 4.0 и технического обслуживания на основе состояния

Применения

• Удержание при отключении питания и периодическое/аварийное динамическое торможение (E-stop)
• Портальные механизмы, циклические операции, автомобильная промышленность, полупроводниковое производство и пищевые производства (есть варианты IP67; см. руководство по применению)

Сравнение / Ключевые технические замечания (резюме)
Минимальный статический тормозной момент: 4,7 до 125 Нм
Люфт тормоза: ноль
Возможности торможения: удержание при отключении питания, периодическое динамическое торможение при аварийной остановке
Монтаж: фланцы с каждой стороны с центровыми элементами для выравнивания
Варианты входного соединения: зажимной воротник с шпонкой
Варианты выходного валa: вал с шпонкой
Диаметры отверстий (вход/выход): 6,35 до 65 мм (0,25 до 2,56 in)
Диаметр окружности болтов фланца: 63 до 350 мм (2,48 до 13,78 in)
Сертификация безопасности: NexSafe сертифицирован в соответствии с ISO 13849-1 (сертификация Intertek)
Датчики обратной связи режима работы: до 3 опциональных датчиков (engagement, disengagement, wear)
Грузоподъёмность на вылет: до 3114 N (зависит от модели)
Максимальная номинальная скорость: 5 000 до 10 000 RPM

Характеристики / технические спецификации

• Серия / семейство продуктов: NexSafe® Servomotor Brake
• Тип тормоза: пружинный, с воздушным освобождением (по умолчанию заблокирован)
• Диапазон статического тормозного момента: 4,7 – 125 Нм
• Люфт: ноль
• Диапазон отверстий: 6,35 – 65 мм (0,25 – 2,56 in)
• Диаметр окружности болтов фланца: 63 – 350 мм (2,48 – 13,78 in)
• Опциональные датчики: Engagement, Disengagement, Wear (до 3)
• Грузоподъёмность на вылет: до 3114 N (зависит от модели)
• Диапазон макс. оборотов: 5 000 – 10 000 RPM (зависит от модели)
• Монтаж: прямой монтаж на фланец серводвигателя
• Сертификация: ISO 13849-1 (NexSafe сертифицирован Intertek)
