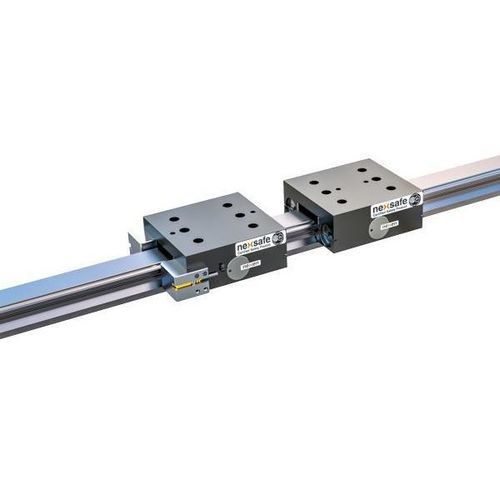

Линейный тормоз на пружине NexSafe®

для линейной направляющей

Обзор продукта
Тормоза для профильной направляющей NexSafe® от Nexen Group — это пружинно-включаемые, пневматически освобождаемые устройства, которые зажимают направляющие линейных рельсов для обеспечения положительного останова и удержания без воздействия на рабочие поверхности подшипников. Предназначены для применений с требованиями по безопасности, обеспечивают быструю реакцию и высокую удерживающую силу при аварийной остановке и отключении питания.

Ключевые характеристики

• Большая контактная площадь трения для стабильного торможения и низкого износа рельса
• Подходят для power-off, e-stop и удерживающих применений
• Низкий люфт (0,10–0,20 мм) для точного удержания позиции
• Геометрия тормоза схожа с кассетами линейных подшипников для облегчения установки
• Снижает вибрацию и повышает жесткость линейных приводов
• Большой зазор компенсирует монтажные несовпадения
• Не требует смазки и периодического обслуживания
• Модели доступны для распространённых профильных направляющих
• Высочайшая удерживающая сила в категории для пружинно-включаемых / пневматически освобождаемых конструкций
• Длительный срок службы: B10 до 2 миллионов циклов; на странице также указана оценка B10D в 4 миллиона циклов

Опционные датчики режима работы
Доступны варианты с 1 или 2 датчиками для сигнализации включения или выключения тормоза. Применение датчиков режима работы может обеспечить более высокие категории безопасности согласно ISO 13849-1. Датчики Nexen совместимы с Industry 4.0 и предоставляют данные состояния для повышения доступности и диагностики оборудования.

Совместимость с направляющими
Доступны для следующих производителей профильных направляющих: ABBA, HIWIN, IKO, INA, LINTECH, NB, NOOK, NSK, PMI, ROCKFORD, ROLLON, SBC, SCHNEEBEERGER, EWELLIX (SKF), STAR (BOSCH REXROTH), TBI, THK, THOMSON.

Техническая литература (названия)

• Safety Certified Rail Brake Literature
• Certified Safety Product Literature
• NexSafe Product Overview

Технические характеристики

• Серия: NexSafe® Profile Rail Brakes
• Размеры профильных направляющих: 15, 20, 25, 30, 35, 45
• Минимальная удерживающая сила: 500–2600 Н (≈112–585 lb)
• Минимальное давление срабатывания: 5,5 bar (≈80 psi) (для некоторых моделей доступны более низкие давления)
• Максимальный люфт при полной тормозной силе: 0,10 мм–0,20 мм (≈0,004 in–0,008 in)
• Время начального срабатывания: 0,049–0,080 с
• Ресурс (B10): таблица указывает 2 миллиона циклов; на странице упоминается значение B10D 4 миллиона циклов
• Датчики режима работы: 1 или 2 датчика; конфигурируются для определения включения или отключения
• Классификация безопасности: сертификация ISO 13849-1 (до Категории 4 / Performance Level e в рекомендованной конфигурации)
• Конструкция: пружинно-включаемый, пневматически освобождаемый; зажимает направляющую; не контактирует с поверхностями подшипников; смазка не требуется
• Типичные применения: аварийное и избыточное (редундантное) торможение для портальных осей, промышленных дверей, упаковочных линий, медицинского оборудования и других критичных линейных систем
