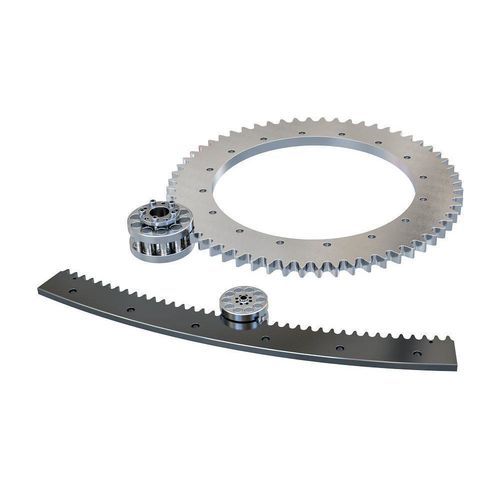

Цилиндрическая зубчатая передача RPS

с прямозубым зацеплениемс сегментированными зубьямииз металла

Обзор
Система роликового пиньона Nexen включает запатентованный пиньон с роликами на подшипниках и собственным профилем зуба. Доступны конфигурации: кольцевые зубчатые колеса и сегменты дуги с наружной или внутренней зубчатой частью, а также зубчатые колеса, предварительно установленные на тяжёлых подшипниках, в зависимости от требований применения.

Ключевые преимущества

• Высокая позиционная точность
• Нулевой люфт
• Отсутствие суммарной ошибки
• Низкая пульсация при малых скоростях
• Работа на высоких скоростях
• Жёсткость
• Низкий уровень шума
• Низкие требования к обслуживанию
• Коррозионная стойкость
• Долгий срок службы

Основные показатели
Системы Nexen обеспечивают высокую точность механической индексации: односторонняя позиционная точность до ± 1,7 ArcSec и повторяемость до ± 0,3 ArcSec (зависит от зубчатого колеса/применения). Системы роликового пиньона поддерживают высокие скорости индексирования и способны выдерживать пиковые значения крутящего момента в любое время, что обеспечивает более короткие циклы индексирования по сравнению со многими традиционными решениями.

Сравнение — Кольцевые шестерни vs Сегментные шестерни (сводная таблица)
Характеристика | Кольцевые шестерни | Сегментные шестерни
Ориентация зубьев | Наружная или внутренняя | Наружная или внутренняя
Передаточное отношение | 3:1 до 110:1 | 2,2:1 до 170:1
Максимальный динамический момент | До 19,252 Nm [170,395 in-lb] | До 24,383.3 Nm [215,811 in-lb]
Номинальный момент | До 19,252 Nm [170,395 in-lb] | До 17,112.7 Nm [151,460 in-lb]
Макс. люфт | 0 ArcSec | 0 ArcSec
Позиционная точность (в одну сторону) | До ± 3,0 ArcSec | До ± 1,7 ArcSec
Повторяемость (в одну сторону) | До ± 0,8 ArcSec | До ± 0,3 ArcSec
Максимальная скорость | До 1,333 об/мин | До 546 об/мин
Вращательный момент инерции | 0.01 до 18.6 kg·m² [0.24 до 441.8 lb·ft²] | 0.002 до 48.07 kg·m² на сегмент [0.048 до 1,141.81 lb·ft²]
Наружный диаметр | 122 до 2,686 мм [4,80 до 105,75 in] | 408 до 7,428 мм [16,06 до 292,44 in]
Дуговой сегмент | Н/Д (360° полный кольцо) | 9° до 238° (большинство, но не все сегменты могут составлять полные кольца)
Крепление | Пилоты на I.D. (наружный зуб) / Пилоты на O.D. (внутренний зуб) | Пилоты на I.D. (наружный зуб) / Пилоты на O.D. (внутренний зуб)
Отделка поверхности | Dense Hard Chrome или Black Oxide | Dense Hard Chrome или Black Oxide

Роликовые пиньоны (кратко)
Максимальная скорость | До 1,820 об/мин
Вращательный момент инерции | 0.00004 до 0.21866 kg·m² [0.00095 до 5.19382 lb·ft²]
Крепление | Фланцевое крепление ISO-9409 (пилот 12 до 80 мм) или крепление на валу с фиксирующим кольцом (10 до 60 мм)
Отделка | Dense Hard Chrome, никелевое покрытие, нержавеющая сталь

Дополнительные заметки о продукте
Решения включают кольцевые зубчатые колеса и сегменты с наружной или внутренней зубчатой частью, а также зубчатые колеса, предварительно установленные на тяжёлых подшипниках. Системы роликового пиньона сохраняют высокую повторяемую точность без люфта на больших пролетах, работают с низким уровнем шума даже при высоких скоростях и обеспечивают более тихую, менее требовательную в обслуживании и долговечную эксплуатацию.

Характеристики / технические спецификации

• Точность индексирования: односторонняя позиционная точность до ± 1,7 ArcSec (зависит от зубчатого колеса)
• Повторяемость: до ± 0,3 ArcSec (зависит от зубчатого колеса)
• Нулевой люфт: максимум 0 ArcSec
• Максимальный динамический момент (примеры): Кольцо до 19,252 Nm; Сегменты до 24,383.3 Nm
• Доступные передаточные числа: Кольца 3:1–110:1; Сегменты 2.2:1–170:1
• Максимальная скорость (примеры): Кольцо до 1,333 об/мин; Сегмент до 546 об/мин; Пиньоны до 1,820 об/мин
• Диапазоны наружного диаметра: Кольца 122–2,686 мм; Сегменты 408–7,428 мм
• Диапазоны инерции вращения: Кольца 0.01–18.6 kg·m²; Сегменты 0.002–48.07 kg·m² на сегмент
• Варианты крепления: Пилоты на I.D. (наружный зуб) или O.D. (внутренний зуб); фланец ISO-9409 или крепление на вал для пиньонов
• Доступные отделки: Dense Hard Chrome, Black Oxide, никелевое покрытие, нержавеющая сталь
