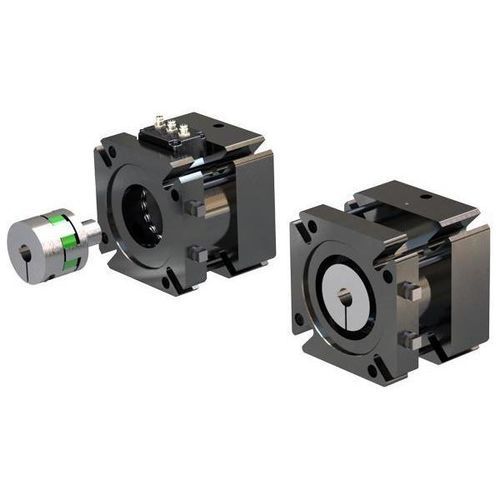

Механический тормоз BSB series

для шарикового винтабез зазорас высоким моментом

Обзор
Тормоз для шарико-винтовой пары Nexen Group — это высокомоментный тормоз с пружинным включением, монтируемый на обработанном конце шарико-винтовой шпиндели. Он используется в качестве основного или резервного тормоза для предотвращения обратного вращения при отключении питания или механическом дефекте в трансмиссии. Сочетание низкого люфта и муфты обеспечивает высокую точность удержания положения винта. Расширяющаяся муфта вал/зажимной ступичный хаб соединяет вал тормоза с концом винта. Требуемая муфта поставляется с эластомерной вставкой с высокой крутильной жесткостью.

Подбор
Nexen Group предлагает готовое решение торможения для применений с шарико-винтовыми парами. Эти пружинные тормоза с пневматическим сбросом обеспечивают стабильную и долговечную работу. Тормоза для шарико-винтовых пар обеспечивают надежное удержание в компактном исполнении; удерживающий момент до 125 Н·м (1100 in-lbs.).

Особенности

• Низкий люфт для точного удержания
• Пружинное включение, пневматическое освобождение
• Низкая инерция
• Высокая крутильная жесткость
• Двухнаправленное торможение
• Быстрое срабатывание
• Соответствует стандарту IP67 по пыле- и влагозащите
• Работает в вертикальных и горизонтальных установках
• Муфта допускает тепловое расширение винта

Требуемые компоненты

• Адаптеры муфт
• 3-ходовые клапаны

Аксессуары

• Комплекты управления
• Фильтры
• Регулирующие клапаны потока
• Смазочные устройства
• Быстрые выпускные / переключающие устройства
• Регуляторы

Применения

• Робототехника
• Системы обработки материалов
• Индивидуальные подъемники
• Рабочие платформы
• Среды, требующие защиты IP67 от пыли и воды
• Обрабатывающие центры

Технические характеристики

• Удерживающий момент: до 125 Н·м (1100 in-lbs.)
• Привод: пружинное включение, пневматическое освобождение
• Защита от проникновения: IP67
• Низкий люфт и низкая инерция для точного удержания
• Высокая крутильная жесткость и двухнаправленное торможение
• Быстрое срабатывание, подходящее для удержания в целях безопасности
• Муфта: расширяющийся вал / зажимной хаб с эластомерной вставкой для теплового расширения и высокой крутильной жесткости
• Подходит для вертикальной и горизонтальной установки
