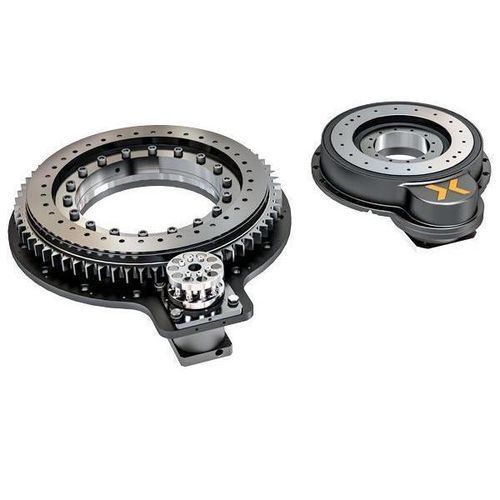

Поворотный индексатор CRD

без зазора

Обзор
Ротационные индексаторы Nexen Group используют запатентованную технологию Roller Pinion в сочетании с прецизионными подшипниками и приводными механизмами. В смонтированных в жёстких или защищённых корпусах семейства PRD и CRD разработаны для точного поинкрементного позиционирования, изменения профилей движения через программирование серво, быстрой разгонной динамики и высокой грузоподъёмности. Предварительно собранные системы могут стартовать/останавливаться в любой инкрементной позиции и поглощать пиковые крутящие моменты, что позволяет достигать до 2× более быстрых циклов индексации по сравнению с кулачковыми системами.

Преимущества ротационных индексаторов Nexen Group

• Точность индексации до ±11 ArcSec и повторяемость до ±1.2 ArcSec (зависит от модели).
• Опции нулевого люфта (конфигурации Harmonic / RPS), минимизирующие потерю движения между мотором и нагрузкой.
• Высокая грузоподъёмность (пример: до 1575 kN для PRD с крест-роликовым подшипником).
• Высокий выходной крутящий момент: максимальный разгонный момент до 4 811 Nm и номинальный момент до ≈2 625–2 750 Nm (зависит от модели).
• Высокая скорость: отдельные модели до 304 об/мин (зависит от конфигурации).
• Варианты с большим открытым центром для гибкости применения.
• Плавность хода благодаря RPS-технологии, предварительно нагруженным крест-роликовым подшипникам и интегрированным мотор/прецизионным редукторам.

Различия между системами PRD и CRD
PRD (Precision Rotary Indexer): конструкция на базе прецизионно обработанной стальной пластины с защищённым зубчатым колесом/пиньоном; опционально планетарный редуктор с низким люфтом или без люфта Harmonic-редуктор; типичные диаметры болтового круга: 400, 750, 1100, 1500 мм. CRD (Compact Rotary Indexer): герметичный жёсткий корпус из чугуна, закрывающий зубчатую передачу; опции: вход, готовый для установки мотора/коробки передач, или предустановленные планетарные редукторы/безлюфтовые Harmonic-редукторы; типичные диаметры болтового круга: 150, 250, 350, 550 мм.

Представительное сравнение (отдельные строки и столбцы)

• CRD-PL — Планетарный редуктор с низким люфтом | Чугун IP65 | Ø выхода напр. 150–550 мм | Номинальный момент 323–697 Nm | Скорость 120–225 об/мин.
• CRD-MRS-PL — Планетарный | Чугун IP65 | Широкий диапазон передаточных отношений; номинальный момент 119–299 Nm | Скорость 23.5–304 об/мин.
• CRD-HG — Безлюфтовый Harmonic | Чугун IP65 | Номинальный момент 380–820 Nm | Односторонняя позиционная точность 20–43 ArcSec | Скорость 11–25 об/мин.
• PRD-PL (защищённый) — Планетарный с низким люфтом | Защищённая стальная пластина | Ø выхода напр. 400–1500 мм | Номинальный момент 544–1870 Nm | Скорость 27–94 об/мин.
• PRD-HG (защищённый) — Harmonic | Защищённый | Номинальный момент 326–1122 Nm | Односторонняя повторяемость 1.6–2.4 ArcSec | Доступны конфигурации для низких скоростей и больших моментов.

Ресурсы, указанные на странице (буклеты и техническая литература)
Доступны для загрузки технические паспорта и продуктовые брошюры для вариантов CRDX / PRDX / CRD, включающие размеры, кривые производительности и руководства по конфигурации.

Технические характеристики

• Точность индексации: до ±11 ArcSec (модель-зависимо).
• Повторяемость: до ±1.2 ArcSec (модель-зависимо).
• Опции без люфта: доступны конфигурации Harmonic и RPS.
• Макс. разгонный момент: до 4 811 Nm (модель-зависимо).
• Номинальный момент: до ≈2 625–2 750 Nm (модель-зависимо).
• Макс. скорость: до 304 об/мин (модель-зависимо).
• Макс. нагрузка (пример PRD): до 1575 kN при использовании прецизионного крест-роликового подшипника.
• Варианты корпуса: жёсткий герметичный чугун IP65; защищённый; с открытым центром.
• Доступные диаметры болтового круга: PRD напр. 400, 750, 1100, 1500 мм; CRD напр. 150, 250, 350, 550 мм.
• Типичные области применения: режущие системы, портальные системы, медицинские изделия, робототехника, аэрокосмическая отрасль, станки, полупроводники, обработка материалов, сборочные/заказные машины, оборона, парки развлечений/сценические эффекты.
