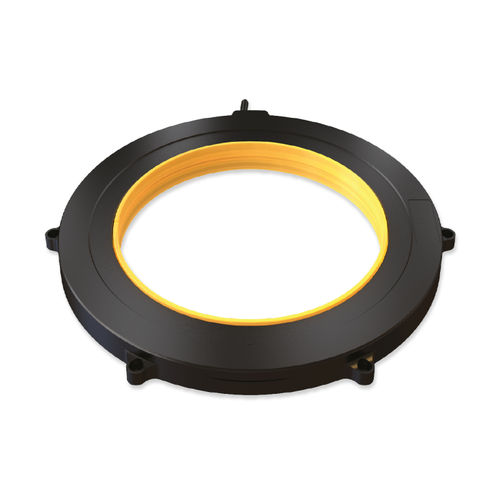

Абсолютный датчик угла поворота DS-130

с полой осьюоднооборотныйбесконтактный

Особенности Легкий миниатюрный абсолютный поворотный энкодер полый плавающий вал отсутствие подшипников или других контактов высокая точность Высокая устойчивость к экстремальным температурам, шок, EMI, RFI, и магнитные поля Цифровые интерфейсы для абсолютного положения Общие сведения ◌ Угловое разрешение: 19-21 бит ◌ Максимальная проверенная статическая погрешность: ±0,010° ◌ Расширенная точность статическая погрешность: ±0,006° ◌ Максимальная рабочая частота вращения: 750 об/мин ◌ Диапазон измерений: Неограниченное вращение ◌ Направление вращения: Регулируемый CW/CCW (По умолчанию то же направление с нижней стороны датчика) ◌ Питание включено - Макс. рабочая скорость: 3,3 об/мин, <=20°/сек ◌ Встроенный тестовый бит: необязательно Механический ◌ Допустимая монтажная эксцентриситет: ±0,1 мм ◌ Допустимый допуск на осевой монтаж: ±0,1 мм ◌ Инерция ротора: 25.963 гр - мм² ◌ Общий вес: 81 гр ◌ Наружный Ø / Внутренний Ø/ Высота: 130 / 90 / 10 мм ◌ Материал (статор, ротор): Полимер Ultem™ / TRVX-50 Электрический ◌ Напряжение питания: 5В ± 5% ◌ Текущее потребление: 180 мА ◌ Взаимосвязь: Экранированный кабель ◌ Длина кабеля: 1500 мм MAX ◌ Интерфейс: SSi / BiSS - C ◌ Выходной код: Двоичный ◌ Последовательный вывод: Дифференциальный RS-422 ◌ Часы: Дифференциальный RS-422 ◌ Часовая частота: 0,5 ÷ 2,0 МГц ◌ Скорость обновления позиции:30 кГц Экологический ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Диапазон рабочих температур: от -40°C до +85°C ◌ Температура хранения: от -50°C до +100°C ◌ Относительная влажность: 98% Без конденсации ◌ Ударная выносливость: 100 г на 11 мс ◌ Виброустойчивость: 20 г 10 - 2000 Гц ◌ Защита: IP 40
