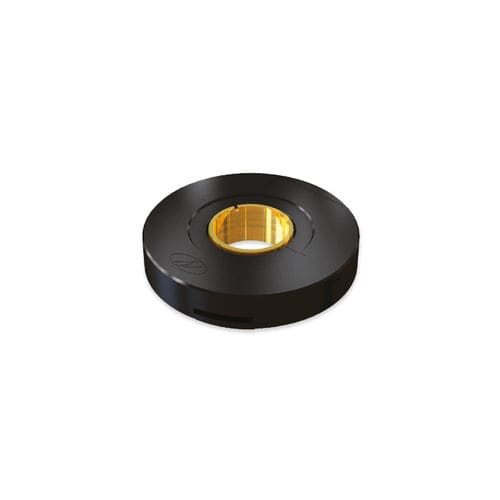

Абсолютный датчик угла поворота DS-58
с полой осьюоднооборотныйбесконтактный

абсолютный датчик угла поворота
абсолютный датчик угла поворота
абсолютный датчик угла поворота
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Тип
абсолютный
Механическая характеристика
с полой осью, однооборотный, бесконтактный
Выходной сигнал
цифровой, BiSS-C, SSI, с коммутационными каналами
Уровень защиты
стандартный, прочный, для суровых природных условий, IP40, противоударный, CEM
Применение
для промышленности, для сложных природных условий, для OEM, для робототехники
Другие характеристики
компактный, высокое разрешение, миниатюрный, высокой точности, программируемый, для обратной связи привода, без подшипников
Диаметр корпуса

20 mm
(0,79 in)

Длина

58 mm
(2,283 in)

Описание

Особенности Легкий миниатюрный абсолютный поворотный энкодер полый плавающий вал отсутствие подшипников или других контактов высокая точность Высокая устойчивость к экстремальным температурам, шок, EMI, RFI, и магнитные поля Цифровые интерфейсы для абсолютного положения Общие сведения ◌ Угловое разрешение: 18-20 бит ◌ Максимальная проверенная статическая погрешность: ±0,010° ◌ Расширенная точность статическая погрешность: ±0,008° ◌ Максимальная рабочая частота вращения: 4000 об/мин ◌ Диапазон измерений: Один оборот, неограниченный ◌ Направление вращения: Регулируемый CW/CCW (По умолчанию то же направление с нижней стороны датчика) Механический ◌ Допустимая монтажная эксцентриситет: ±0,1 мм ◌ Допустимый допуск на осевой монтаж: ±0,1 мм ◌ Инерция ротора: 684 гр - мм² ◌ Общий вес: 30 гр ◌ Наружный диаметр / Внутренний диаметр / Профиль: 58 / 20 /10 мм ◌ Материал (статор, ротор): Полимер Ultem™ / TRVX-50 Электрический ◌ Напряжение питания: 5В ± 5% ◌ Текущее потребление: 90 мА ◌ Взаимосвязь: Экранированный кабель ◌ Длина кабеля: 1500 мм MAX ◌ Интерфейс: SSi / BiSS - C ◌ Выходной код: Двоичный ◌ Последовательный вывод: Дифференциальный RS-422 ◌ Часы: Дифференциальный RS-422 ◌ Часовая частота: 0,1 ÷ 5,0 МГц ◌ Скорость обновления позиций: 35 кГц (опционально - до 375 кГц) Экологический ◌ EMC: IEC 6100-6-2, IEC 6100-6-4 ◌ Рабочая температура: от -40°C до +85°C ◌ Температура хранения: от -50°C до +100°C ◌ Относительная влажность: 98% Без конденсации ◌ Ударная выносливость: 100 г на 11 мс ◌ Виброустойчивость: 20 г. 10 - 2000 Гц ◌ Защита: IP 40

---

Каталоги
