Особенности

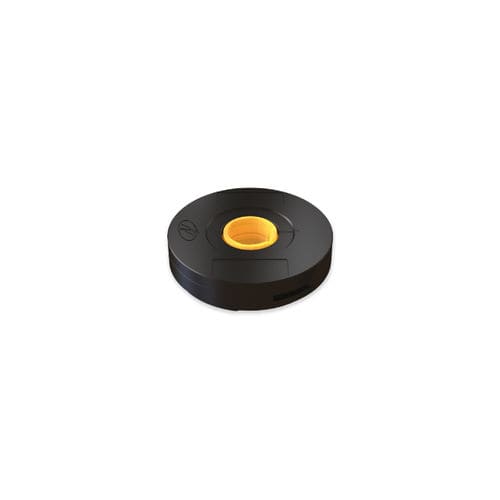

Легкий миниатюрный абсолютный поворотный энкодер
полый плавающий вал
отсутствие подшипников или других контактов
высокая точность
Высокая устойчивость к экстремальным температурам, шок,
EMI, RFI, и магнитные поля
Цифровые интерфейсы для абсолютного положения
Общие сведения
◌ Угловое разрешение: 17-19 бит
◌ Максимальная проверенная статическая погрешность: ±0,025°
◌ Расширенная точность статическая погрешность: ±0,015°
◌ Максимальная рабочая частота вращения: 1500 об/мин
◌ Диапазон измерений: Неограниченное вращение
◌ Питание включено - Макс. рабочая скорость: 3,3 об/мин, <=20°/сек
◌ Направление вращения: Регулируемый CW/CCW
(По умолчанию то же направление с нижней стороны датчика)
◌ Встроенный тестовый бит: необязательно
Механический
◌ Допустимая монтажная эксцентриситет: ±0,1 мм
◌ Допустимый допуск на осевой монтаж: ±0,1 мм
◌ Инерция ротора: 70,93 гр - мм²
◌ Общий вес: 10 гр
◌ Наружный Ø / Внутренний Ø/ Высота: 37 / 10 / 8 мм
◌ Материал (статор, ротор): Полимер Ultem™ / TRVX-50
Электрический
◌ Напряжение питания: 5В ± 5%
◌ Текущее потребление: 180 мА
◌ Взаимосвязь: Экранированный кабель
◌ Длина кабеля: 1500 мм MAX
◌ Выходной код: Двоичный
◌ Последовательный вывод: Дифференциальный RS-422
◌ Часы: Дифференциальный RS-422
◌ Часовая частота: 0,5 ÷ 2,0 МГц
◌ Скорость обновления позиций: 30 кГц
Экологический
◌ EMC: IEC 6100-6-2, IEC 6100-6-4
◌ Диапазон рабочих температур: от -40°C до +85°C
◌ Температура хранения: от -50°C до +100°C
◌ Относительная влажность: 98% Без конденсации
◌ Ударная выносливость: 100 г на 11 мс
◌ Виброустойчивость: 20 г 10 - 2000 Гц
◌ Защита: IP 40
---
