Испытательное оборудование для теплового потока OSU

автоматическоедля материаловпромышленное

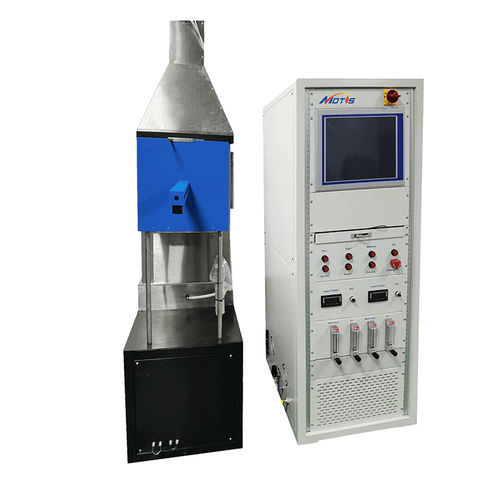

Прибор OSU Rate of Heat Release Apparatus используется для определения скорости тепловыделения материала кабины самолета в соответствии с 14 CFR 25.853(d), главой 5 Руководства FAA по огневым испытаниям. Краткое описание испытания OSU на скорость тепловыделения Образец устанавливается вертикально и помещается в испытательную камеру. В испытательную камеру подается постоянный поток воздуха при постоянной температуре, а на открытую поверхность образца подается тепловое излучение мощностью 3,5 Вт/см2 и пилотное пламя. Скорость выделения тепла из горящего образца рассчитывается путем измерения температуры до и после прохождения через испытательную камеру. Испытание OSU применяется к материалам в следующих местах самолета: - Потолочные и стеновые панели - Перегородки - Конструкции камбуза - Стенки больших шкафов - Отсеки для хранения Аппарат для определения скорости выделения тепла OSU состоит из - Испытательная камера из нержавеющей стали с изоляцией 25 мм, с боковым смотровым окном и дверью с прокладкой. - Четыре нагревательных элемента из карбида кремния, тип LL 508 мм на 16 мм. - Нагревательный элемент управляется двумя ПИД-регуляторами температуры для обеспечения постоянного нагрева радиатора. - Система распределения воздуха обеспечивает постоянный воздушный поток 21-24 градуса. - Расход воздуха составляет 0,04 кубических метра в секунду. - Чиллер и теплообменное устройство для системы охлаждения воздуха. - Воздуходувка высокого давления для обеспечения воздушного потока. - Термобатареи для измерения скорости тепловыделения, пять горячих термопар в штабеле и пять холодных в воздушной камере. - Два водоохлаждаемых измерителя теплового потока для измерения плотности теплового потока в центре и в углу. - Контроллер массового расхода газа метана для автоматической калибровки системы.
