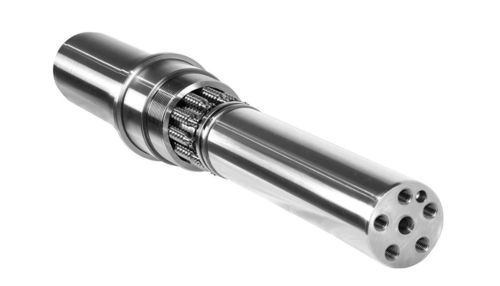

Планетарная ролико-винтовая пара

с высокой скоростью вращенияинвертированная

Обзор
Высокая скоростная способность для различных рынков. Инвертированный роликовый винтовой привод работает по тому же принципу, что и планетарный роликовый винт. Для уменьшения габаритов привода гайка или винт могут использоваться непосредственно в качестве толкательной трубы. Инвертированная конфигурация обеспечивает скоростные характеристики, сопоставимые с планетарными роликовыми винтами, при этом нагрузка действует непосредственно на толкательную трубу.

Преимущества и характеристики

• Классы ISO3408 3–5
• Диаметр винта до 48 мм (1,89 дюйма)
• Компактная конструкция и упрощённая интеграция ротора снижают количество деталей в системе

Заметки для конструкторов машин

• Инвертированные роликовые винты доступны только для винтов диаметром до 48 мм (1,89 дюйма)
• Для этих размеров конструктор может использовать те же показатели грузоподъёмности и размеры гайки, что указаны в каталоге
• Размеры гайки могут быть изменены по запросу

Обработка поверхности и отделка

• Защита от коррозии
• Повышенная стойкость для аэрокосмических и автоспортивных применений
• Снижение трения для уменьшения износа и увеличения срока службы

Характеристики / Технические спецификации (кратко)

• Принцип работы: Принцип планетарного роликового винта, адаптируемый в инвертированном исполнении
• Передача нагрузки: Нагрузка действует непосредственно на толкательную трубу
• Скоростные возможности: Сопоставимы с планетарными роликовыми винтами
• Классы ISO: ISO3408 классы 3–5
• Макс. диаметр винта: До 48 мм (1,89 дюйма)
• Наличие: Инвертированное исполнение доступно только для винтов ≤ 48 мм
• Грузоподъёмность / размеры гайки: В соответствии с каталогом; размеры гайки могут быть адаптированы по запросу
• Опции: Специальные покрытия для защиты от коррозии, повышения стойкости и снижения трения
