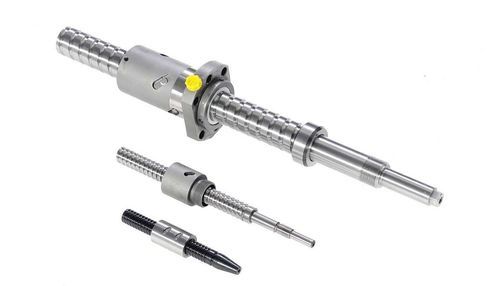

Шариковый винт из металла

сверхточныйвысокоэффективныйсильные нагрузки

Обзор
Гибкая конструкция для сборщиков машин из различных отраслей. Шариковинтовые передачи разработаны для удовлетворения различных эксплуатационных требований с настраиваемыми диаметрами, шагами и длинами.

Преимущества и характеристики

• Классы ISO 3408: 1, 3, 5, 7
• Диапазон диаметров: 12 мм (0,47") до 100 мм (3,93")
• Шаг: 1,5 мм (0,06") до 80 мм (3,14")
• Максимальная длина: до 6200 мм (244")
• Грузоподъёмность:
  • Динамическая нагрузка: до 1450 kN
  • Статическая нагрузка: до 3300 kN
• Доступная ускоряемость: 10–30 m/s²
• Доступные исполнения: одно- и многозаходные

Что такое шариковинтовая передача?
Шариковинтовая передача — это система с элементами качения, состоящая из резьбового вала (шпинделя) и гайки с внутренней резьбой, содержащей циркулирующие шарики. Возврат шариков, движущихся в гайке, осуществляется при помощи одного или нескольких элементов возврата, что обеспечивает низкофрикционное линейное движение. По принципу работы это похоже на подшипник, где шарики движутся по одной или нескольким винтовым дорожкам.

Технические характеристики

• Классы ISO: 1, 3, 5, 7
• Диаметр: 12 мм до 100 мм (0,47" до 3,93")
• Шаг: 1,5 мм до 80 мм (0,06" до 3,14")
• Максимальная длина: до 6200 мм (244")
• Динамическая грузоподъёмность: до 1450 kN
• Статическая грузоподъёмность: до 3300 kN
• Ускорение: 10–30 m/s²
• Доступные варианты: одно- и многозаходные
