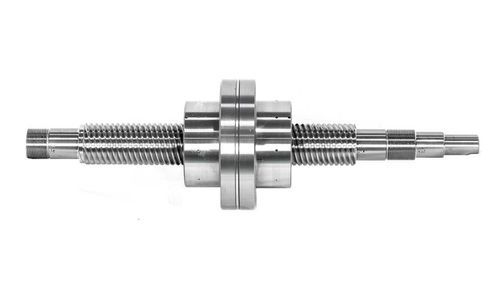

Планетарная ролико-винтовая пара

для больших нагрузок

Обзор
Высокая точность для различных применений
Moog имеет более 30 лет опыта в разработке и производстве индивидуальных высокоточных планетарных роликовых винтовых приводов для широкого круга рынков и требовательных задач управления движением.

Преимущества и характеристики

• ISO3408 классы 1-3
• Диаметр от 15 мм [0,6 in] до 100 мм [3,93 in]
• Шаг от 2 мм [0,08 in] до 42 мм [1,65 in]
• Длина до 4000 мм [157,5 in]
• Грузоподъёмность:
  • Динамическая до 1250 kN
  • Статическая до 3500 kN
• Ускорение до 40 m/s²
• Число несущих витков в зацеплении: 5–6

Что такое планетарный роликовый винтовой привод?
Планетарный роликовый винтовой привод — это система с элементами качения, состоящая из резьбового вала (винта) и гайки с внутренней резьбой, содержащей несколько роликов с резьбой и зубчатыми венцами на концах. Ролики входят в зацепление с винтом и гайкой и направляются в своём орбитальном движении двумя управляющими зубчатыми венцами, установленными на каждом конце гайки. Планетарный роликовый винтовой привод, как и шариковинтовой привод, является устройством с элементами качения, но не ограничен наличием шариков, характерным для шариковинтовых приводов.

Обработка поверхности и отделка
Для всех изделий доступны специальные обработки поверхности и отделки, обеспечивающие:

• Защиту от коррозии
• Повышенную стойкость (подходит для авиационно-космических и автоспортивных применений)
• Снижение трения для уменьшения износа и увеличения срока службы

Инициатива быстрой поставки
Moog предлагает программу быстрой поставки для индивидуальных планетарных роликовых винтовых приводов и держит на складе наиболее часто используемые в промышленности размеры (диаметры 15 мм–39 мм). Готовы к отгрузке с завода всего за 6 недель.

Дополнительные преимущества

• Возможность индивидуальной настройки (включая малые партии) для выполнения конкретных требований по производительности
• Максимальная гибкость в плане конструкции и характеристик
• Очень тихая и мало вибронагруженная работа благодаря отличным ходовым свойствам
• Высокая динамика ускорения для быстрых машин с высокой производительностью
• Может использоваться совместно с дополнительными электромеханическими продуктами и системами Moog, включая серводрайвы, серводвигатели и контроллеры
• Экспертиза и тесное сотрудничество с заказчиком для реализации сложных решений

Характеристики / Технические спецификации

• Стандарт: ISO3408 классы 1-3
• Диапазон диаметров: 15 мм до 100 мм (распространённые размеры для быстрой поставки: 15 мм до 39 мм)
• Шаг: 2 мм до 42 мм
• Максимальная длина: до 4000 мм
• Динамическая грузоподъёмность: до 1250 kN
• Статическая грузоподъёмность: до 3500 kN
• Максимальное ускорение: 40 m/s²
• Число несущих витков: 5–6
• Дополнительные обработки поверхности: защита от коррозии, повышение стойкости, снижение трения
• Возможности индивидуальной настройки конструкции и характеристик
