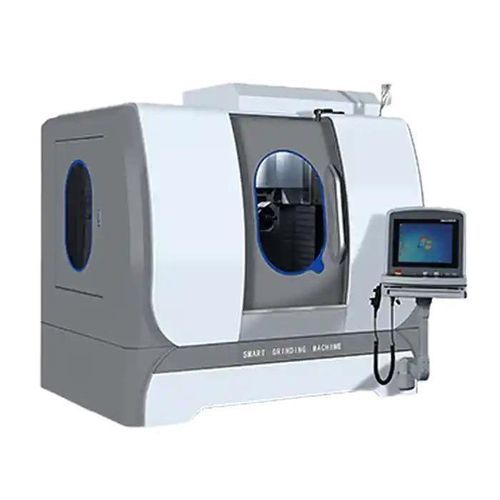

Шлифовальный центр для режущих инструментов QD580

для инструментовдля тяжелых металловЧПУ

Обзор продукта
QD580 от MINNUO — это 5-осевой станок для шлифовки инструментов с ЧПУ, предназначенный для изготовления и повторной заточки сложных режущих инструментов. Он сочетает жесткую станину, высокоскоростные шлифовальные шпиндели и интегрированную ЧПУ-систему с базой инструментов для одновременного многокоординатного формирования и профилирования твердосплавных и HSS-инструментов, применяемых в авиации, автомобилестроении, форме- и прецизионной обработке.

Ключевые характеристики

• 5-осевое одновременное ЧПУ-управление для точной шлифовки сложной геометрии.
• Поддерживает изготовление и повторную заточку твердосплавных и HSS-инструментов.
• Жесткая станина снижает вибрации и обеспечивает стабильность размеров.
• Интегрированное ЧПУ с базой инструментов и параметрическим программированием для воспроизводимых наладок.
• Подходит для ступенчатых фрез, шарошечных фрез, профильных фрез и сверл.
• Совместим с системами автоматизации и роботизированной загрузки.

Рекомендуемые конфигурации

• Шпиндельная система: Высокоточные шлифовальные шпиндели (ремённые, электрические или гидростатические), охлаждение шпинделя (масло или воздух), опциональная автоматическая балансировка.
• Система закрепления заготовки: Прецизионные патроны и приспособления, универсальные V-блоки, индивидуальные оснастки и системы вращения заготовки.
• Система шлифовальных кругов: Автоматическая правка (алмазный правильный круг или single-point dresser) и динамическая балансировка кругов.
• Система подачи и перемещения: Автоматическое управление подачей с регулируемыми скоростями для различных операций шлифования.
• Система охлаждения и фильтрации: Циркуляция СОЖ с регулируемой подачей через сопло и высокоэффективная фильтрация (ленточный фильтр или магнитный сепаратор).
• Система управления и автоматизации: ЧПУ или PLC с HMI сенсорным экраном, опциональная измерительная зонд в станке, автоматическая загрузка/разгрузка.
• Аксессуары и опции: Держатели для правки, опоры для позиционирования заготовки, освещение и система продувки воздухом, системы удаления стружки и пыли.

Пример применения

• Клиент: Производитель режущего инструмента — Восточный Китай.
• Заготовка: Цельные твердосплавные фрезы Ø20 мм с поэтапными канавками.
• Конфигурация: QD580 с 5-осевым контроллером, измерительной зондой в станке и пылеуловителем/мистколлектором.
• Результаты: Точность профиля ≤ 0,006 мм; время цикла сокращено на 22% по сравнению с предыдущим 4-осевым решением; повторно заточенные инструменты восстановили до 90% ресурса нового инструмента.
• Отзыв клиента: «Благодаря QD580 мы добились более быстрой оборачиваемости инструментов и более строгого контроля допусков; он стал ключевым звеном нашей линии повторной заточки для HSS и твердосплавных инструментов.»

Технические характеристики

• Модель: QD580 Series
• Бренд: MINNUO
• Макс. диаметр заготовки: 32 mm
• Макс. длина заготовки: 260 mm
• Макс. глубина паза заготовки: 20 mm
• Макс. вес заготовки: 20 kg
• Оси: 5-осевое одновременное ЧПУ-управление
• Подходящие материалы: Твердосплав и быстрорежущая сталь (HSS)
• Типичные применения: Производство и повторная заточка сложных инструментов (ступенчатые инструменты, шаровые фрезы, профильные фрезы, сверла)
• Основание станка: Жесткая механическая рама для снижения вибраций и обеспечения сверхстабильной работы
• Управление: Интегрированная ЧПУ-система с базой инструментов и параметрическим программированием
