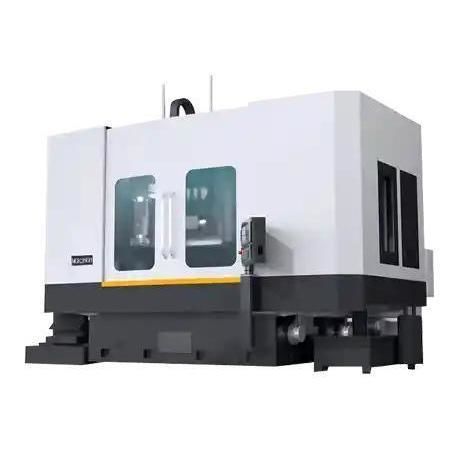

Станок для шлифования с внешним цилиндром MGK2860

с внутренним цилиндромповерхностьвертикальный

Обзор продукта
Серия MGK28 — компактный высокопроизводительный вертикальный CNC-шлифовальный станок, предназначенный для точного внутреннего, наружного и плоского шлифования в одной установке. Благодаря жесткой конструкции, опциям керамических шлифовальных кругов (CBN или алмаз) и интеллектуальной автоматизации машина обеспечивает высокую точность, качество поверхности и производственную эффективность.

Ключевые особенности

• Жесткая интегрированная конструкция: Станинa из чугуна HT300 с внутренним усилением в виде пяти ребер и обработкой для снятия напряжений; сопротивление изгибу до 4800 N/mm² для повышенной жесткости и гашения вибраций.
• Система высокоточных шлифовальных кругов: Керамический круг с связкой CBN или алмазными абразивами; конструкция с сотоподобными порами для улучшения удаления стружки и снижения тепла шлифования на 35 %; оптимизированное динамическое балансирование поддерживает вибрации ≤0,5 μm.
• Система точного охлаждения: Пятиуровневая система охлаждения с регулировкой давления, обеспечивающая стабильность потока ±2 %; 360° регулируемые сопла увеличивают зону охлаждения на 55 %; встроенный центробежный сепаратор масляного тумана для более чистой среды и повышения безопасности.

Рекомендуемые конфигурации

• Шпиндельная система: Высокоточные шпиндели, шпиндельные моторы и системы охлаждения; система регулировки шпинделя (регулируемая шлифовальная головка).
• Система подачи и стол: Высокоточные сервомоторы, шарико-винтовые пары, линейные направляющие, электрический подъем стола и управление подачей; магнитные столы или механические зажимные системы в зависимости от требований к заготовке.
• Система охлаждения и удаления стружки: Система циркуляции и впрыска СОЖ, высокоэффективные фильтрующие устройства, автоматические конвейеры для удаления стружки и накопительные баки.
• Электрическая и автоматизация: CNC-контроллеры и PLC, HMI, автоматическое управление правкой, системы автоматической погрузки/выгрузки и устройства зажатия заготовок.
• Система шлифовального круга и шлифовальной головки: Электрические устройства регулировки круга и правочные устройства, регулируемые шлифовальные головки (горизонтальные или вертикальные), системы балансировки круга.
• Точное позиционирование и подавление вибраций: Лазерные/оптические измерительные системы и датчики перемещения, динамические устройства подавления и демпфирования вибраций.
• Безопасность и смазка: Защитные кожухи, дверцы безопасности, кнопки аварийной остановки, автоматические системы смазки и фильтрации.
• Режущие инструменты и аксессуары: Инструменты для правки кругов и приспособления для заготовок.

Пример применения

• Клиент: Производитель прецизионных автокомпонентов (Южная Корея)
• Сценарий использования: Плоское и внутреннее шлифование тормозных дисков для электромобилей
• Конфигурация: MGK28 с встроенным измерением в процессе, магнитной фильтрацией охлаждающей жидкости и холодильником шпинделя
• Результаты: Размерная точность удержана на уровне ±0,003 mm; шероховатость поверхности улучшена до Ra ≤0,45 μm; время цикла сокращено на 22 % благодаря автоматической коррекции и температурному контролю
• Отзыв клиента: "MGK28 сочетает в себе точность и простоту. Его вертикальная компоновка и измерение в процессе позволяют нам поддерживать чрезвычайно жесткие допуски при минимальном участии оператора."

Технические характеристики

• Model (коммерческое обозначение): MGK2860 (MGK28 Series)
• Макс. диапазон поворота заготовки: φ750 mm
• Макс. высота заготовки: 400 mm
• Диаметр стола (примерные значения модели): φ600 mm
• Нагрузка на стол: 600 kg
• Значения на уровне серии (MGK28 Series): Макс. стол Ø1250 mm · Макс. заготовка Ø1350 mm · Макс. высота шлифования 500 mm
• Материал станинa: HT300 чугун с пятиребровым усилением
• Сопротивление изгибу: до 4800 N/mm²
• Типы шлифовальных кругов: керамический круг, связка с CBN или алмазными абразивами; конструкция с сотоподобными порами
• Динамическая вибрация (балансировка круга): ≤0,5 μm
• Система охлаждения: пятиуровневая давление-регулируемая система СОЖ со стабильностью потока ±2 %; 360° регулируемые сопла; центробежный масляный сепаратор
• Типичные улучшения процесса: допуск ±0,003 mm; шероховатость Ra ≤0,45 μm; сокращение времени цикла ≈22 % с автоматизацией и температурным контролем
