Описание

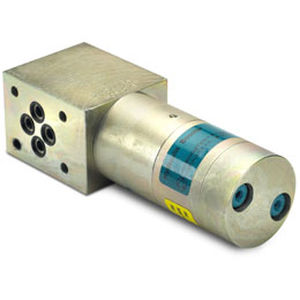

HC3 - h вариант HC3 с закрытыми topside и портом b, верхняя плита. Он конструирован для пользы в NG6 (D03) штабелируя коллекторные системы. Как другие блоки HC3, HC3-H компактный элемент. HC3 имеет пилот-работаемый клапан сброса давления включало как стандартная функция. Максимальное давление выхода бар 500 в стандартных версиях. Регулировки давления выхода унесены путем менять поставленное давление.
Функции
Основная деятельность проиллюстрирована в диаграмме функции. Масло кормится через соединяющую накладку и фильтр к В порте HC3 пропуская свободно до задерживающие клапаны KV1, KV2 и DV к высоконапорному H. стороны.
От высоконапорного h стороны масло кормится для того чтобы перенести a на соединяющей накладке. В этом условии максимальная достигана подача через ракету -носитель давая функцию ускоренной перемотки. Когда давление насоса достигнется на высоконапорной стороне h, клапаны KV1, KV2 и DV закроют. Давление конца будет достигано осциллируя блоком насоса OP. Блок автоматически заглохнет когда достигнется давление конца на высоконапорной стороне. Если падение давления на высоконапорной стороне существует должный к потреблению или утечке, то OP клапан автоматически работающий будет поддерживать давление конца.
---
