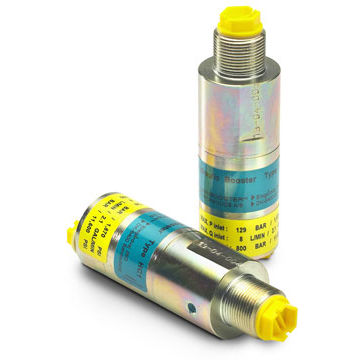

Возвратно-поступательный мини-компрессор высокого давления HC1

для масла

Описание HC1 является самым компактным устройством miniBOOSTER весом всего 0,7 кг. Он идеально подходит для использования в тех случаях, когда необходимо установить устройство на инструмент, блок питания или другое устройство или в него HC1 повышает давление на выходе до более высокого и автоматически компенсирует расход масла для поддержания высокого давления. Регулировка давления на выходе осуществляется путем изменения давления на входе в комплект поставки. Функции Основные операции показаны на функциональной схеме. Масло подается через распределитель CV в порт IN, свободно протекает через обратные клапаны KV1, KV2 и DV на сторону высокого давления H. В этом состоянии достигается максимальный расход через усилитель, что обеспечивает быструю перемотку вперед. При достижении давления насоса со стороны высокого давления H клапаны KV1, KV2 и DV закрываются. Конечное давление достигается за счет колебательного насосного агрегата OP. При достижении конечного давления со стороны высокого давления H агрегат автоматически останавливается. Если из-за расхода или утечки происходит падение давления на стороне высокого давления, клапан OP автоматически срабатывает для поддержания конечного давления.
