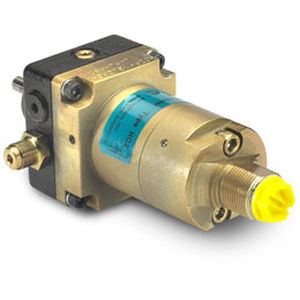

Описание подсвечивателя miniBOOSTER HC2P гидравлического
HC2P насос подкачки само-затравки поставляя бар до 800 давления. Идеально для пользы в разнообразие применениях где никакая гидравлическая система не доступна. Насос подкачки сочетание из насос с зубчатой передачей и miniBOOSTER HC2.
Как другие модели miniBOOSTER, HC2P автоматически возмещает потерю потребление масла для поддержания высокого давления. Унесена регулировка давления выхода на стороне низкого давления (насосе с зубчатой передачей). По отношению к своей возможности подачи, HC2P компактный элемент утяжеляя только 2,1 kg.
Функции
Основная деятельность проиллюстрирована в диаграмме функции. От входа всасывания масло нарисовано в набор шестерни насоса, где давление увеличено к бару приблизительно 40 и кормить к В порте ракеты -носителя, куда оно пропускает свободно до задерживающие клапаны RV, KV1 и KV2 к высоконапорному H. стороны.
Когда давление конца достигнется на высоконапорной стороне h, клапаны KV1 и KV2 закроют. Давление конца будет достигано осциллируя блоком насоса OP. Если падение давления на высоконапорной стороне существует должный к потреблению или утечке, то OP клапан автоматически работающий будет поддерживать давление конца.
Когда насос будет остановлен, будет никакое давление на В-порте и пилотной поставке 2, причиняя RV раскрыть позволять жидкости возвратить в танк
---
